C10/1MN
Produktinformationen "C10/1MN"

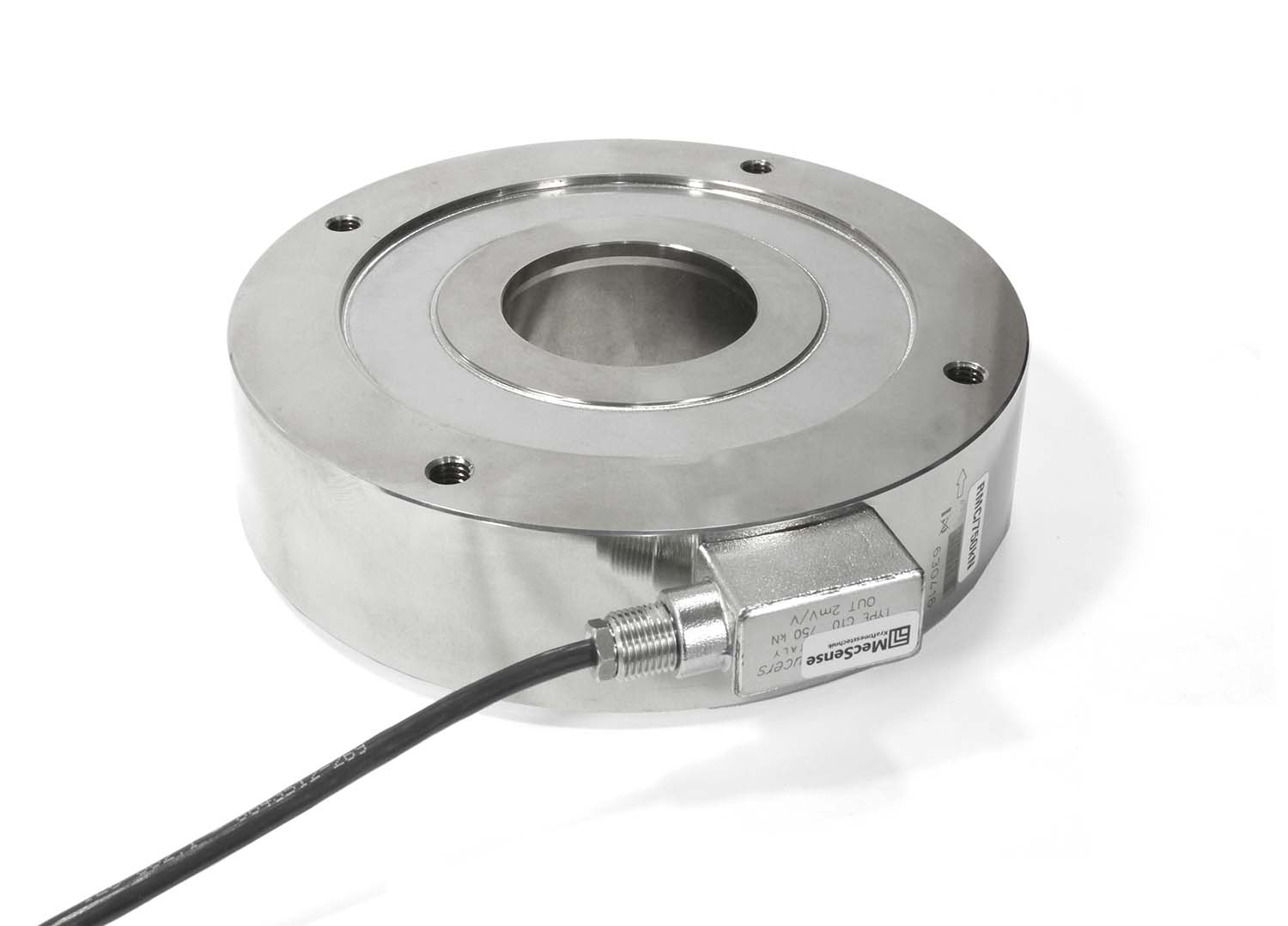

Ringkraftaufnehmer groß
Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.
Datenblatt
| Ausgangssignal: | 2mV/V |
|---|---|
| Bauhöhe in mm: | 50 |
| Befestigungsbohrungen: | Ja |
| Durchmesser in mm: | 200 |
| Genauigkeit in %: | 0,2 |
| Innenbohrung in mm: | 65 |
| Material: | Edelstahl |
| Nennkraft in kN: | 1000 |
| Schutzart: | IP67 |
| Zug/Druck: | Druck |
