CT/1MN (C)

Produktinformationen "CT/1MN (C)"

Kraftmessring für den Maschinenbau

Dieser universell einsetzbare Kraftmessring erreicht bei guter Qualität der anliegenden Flächen eine hervorragende Genauigkeit. Der Außendurchmesser ist im Verhältnis zum Innendurchmesser verhältnismäßig klein, somit benötigt der Sensor weniger Platz in der Breite, als ein ähnlich genauer Membransensor. Durch seine optimale Abdichtung und robuste Ausführung ist er optimal für raue Dauereinsatz in Maschinen geeignet. Durch den Ring können Spindeln oder Wellen geführt werden. Entwickelt wurde der Sensor für die Messung der Extrusionskraft in einem Schneckenextruder für Polymere. Dabei misst der Ring die Kraft, die auf das Axialllager wirkt. Der Sensor wird mit Flanschbuchse und Gegenstecker ausgeliefert. Das Sensorkabel muss zusätzlich bestellt werden, wobei dessen Länge frei wählbar ist.

Datenblatt  Montagehinweise
Ausgangssignal: 2mV/V
Bauhöhe in mm: 60
Befestigungsbohrungen: Nein
Durchmesser in mm: 140
Genauigkeit in %: 0,5
Innenbohrung in mm: 94
Material: Aluminium, Edelstahl
Nennkraft in kN: 1000
Schutzart: IP65
Zug/Druck: Druck
Produktgalerie überspringen

Zubehör

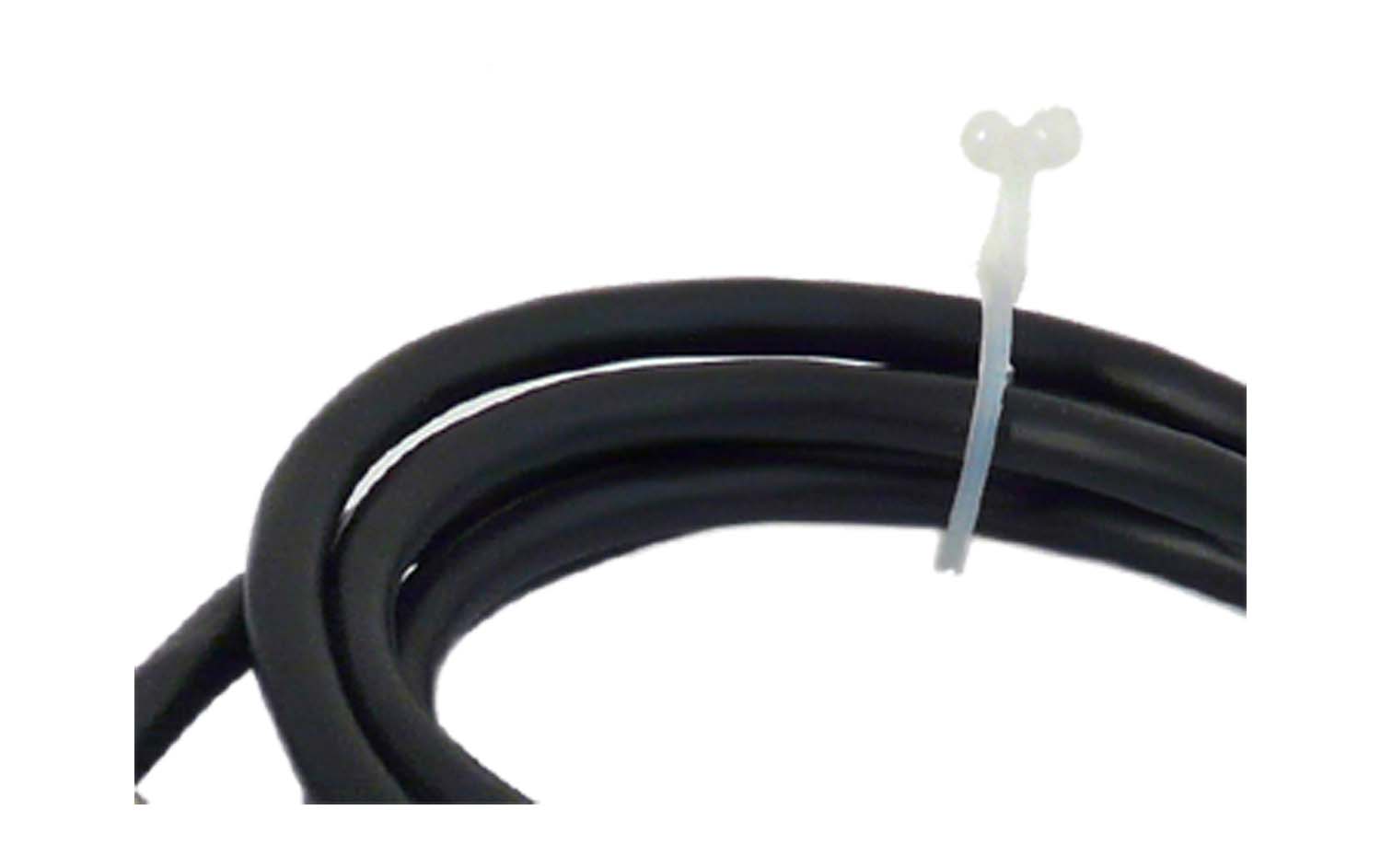

Kabelverlängerung 1m
Kabelverlängerung 1m

Für Kraftaufnehmer-Typen KA und weitere Typen. Bitte zur Standard-Kabellänge dazu rechnen.Z.B. wird aus 3m Kabel 5m Kabel, wenn dieser Artikel 2x bestellt wird.Im Zweifelsfalle Gesamtkabellänge angeben (max. 15m).

Regulärer Preis: 6,00 €
Produktgalerie überspringen

Ähnliche Produkte

KSK M42/1MN
KSK M42/1MN

Kraftmessring für Schraubenkräfte  Dieser Kraftmessring ist hinsichtlich Durchmesser und Nennkraft für die Messung von Vorspannkraft und Setzverhalten von Schraubverbindungen ausgelegt. Auch Betriebskräfte von Schraubverbindungen können überwacht werden. Der Sensor wirkt als messende Unterlegscheibe (force washer). Durch seine besonders kleine Bauform eignet sich der Kraftmessring auch in Verbindung mit Spindeln zur Überwachung von Einpressvorgängen in Fügepressen. Zwei geschliffene Adapterscheiben werden mitgeliefert. Sie verbessern die Messgenauigkeit erheblich. Zur Kompensation von nichtparalleler Krafteinleitung können Kugelscheibe und Kegelpfanne (siehe Zubehör) unter dem Schraubenkopf eingelegt werden. Datenblatt       Montagehinweise

Regulärer Preis: 918,00 €
C10/1MN
C10/1MN

Ringkraftaufnehmer groß Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.Datenblatt

Regulärer Preis: 1.092,00 €

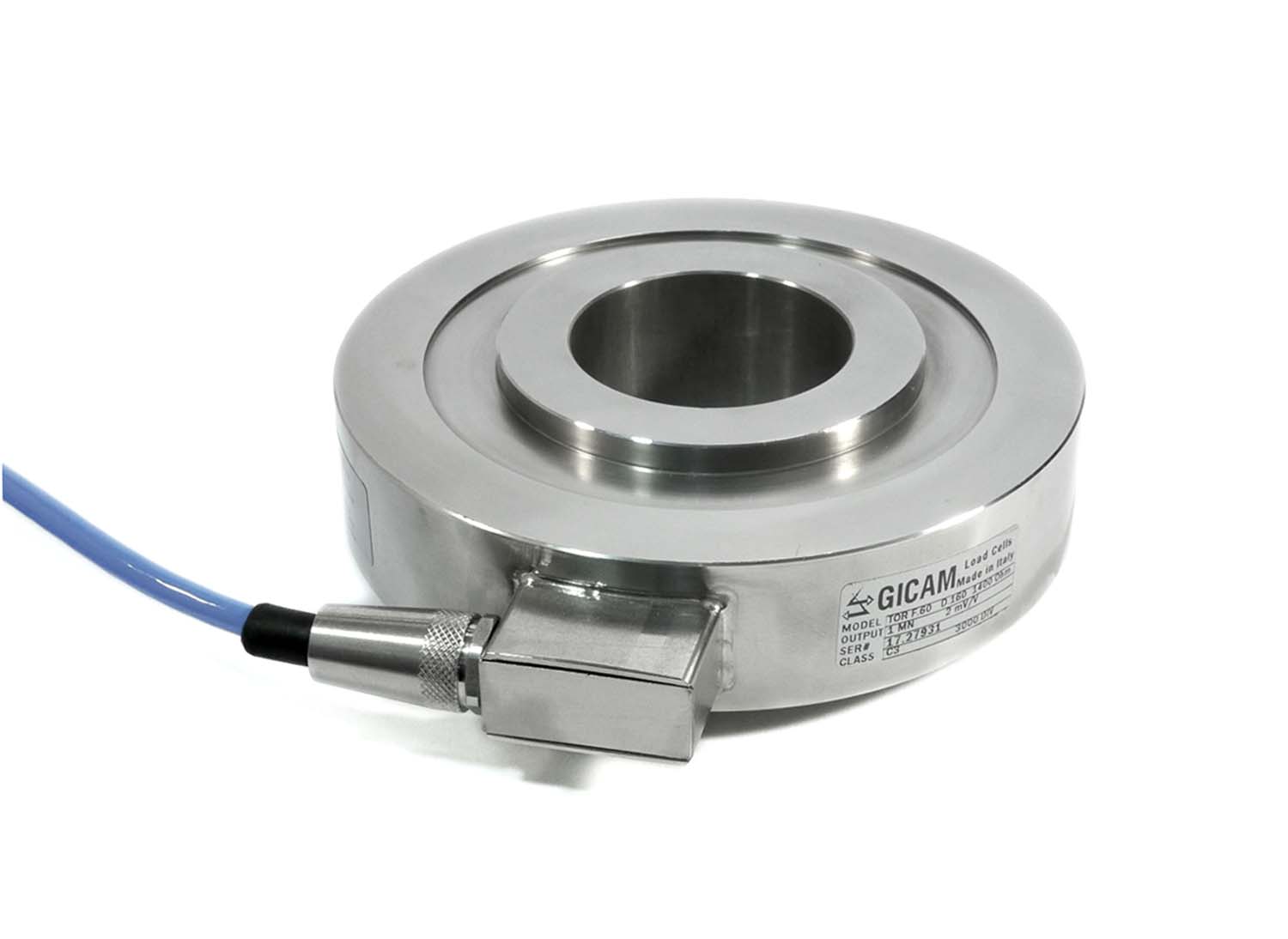

TOR/1MN/160
