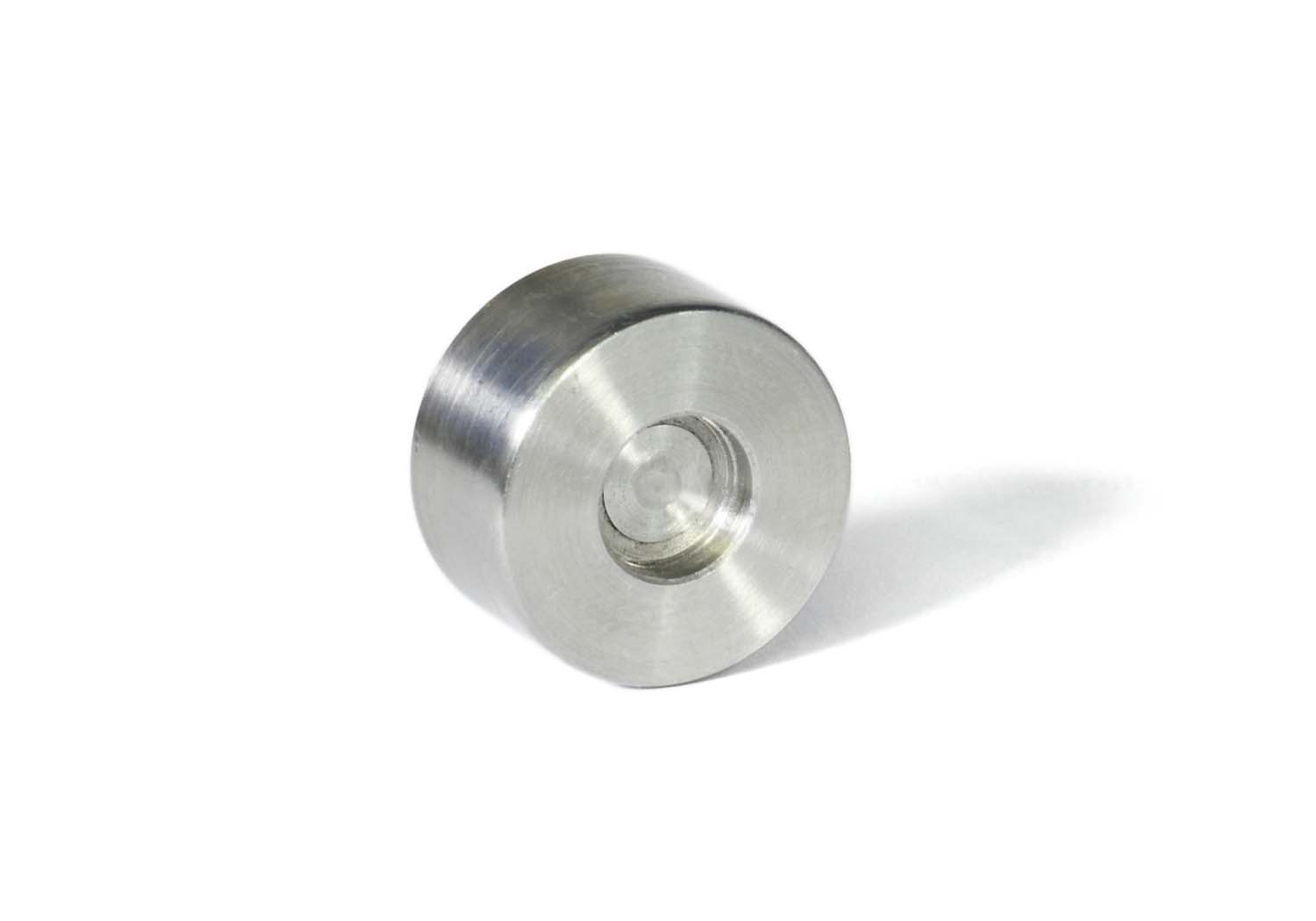

Druckstück DS 8 für Kraftaufnehmer CM3
Das pendelnde Druckstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Es kann jedoch Querkräfte nicht ausgleichen.
Außendurchmesser: 20mmGesamthöhe mit Sensor CM3: ca. 23mmWerkstoff: Edelstahl und Einsatz aus Stahl gehärtet

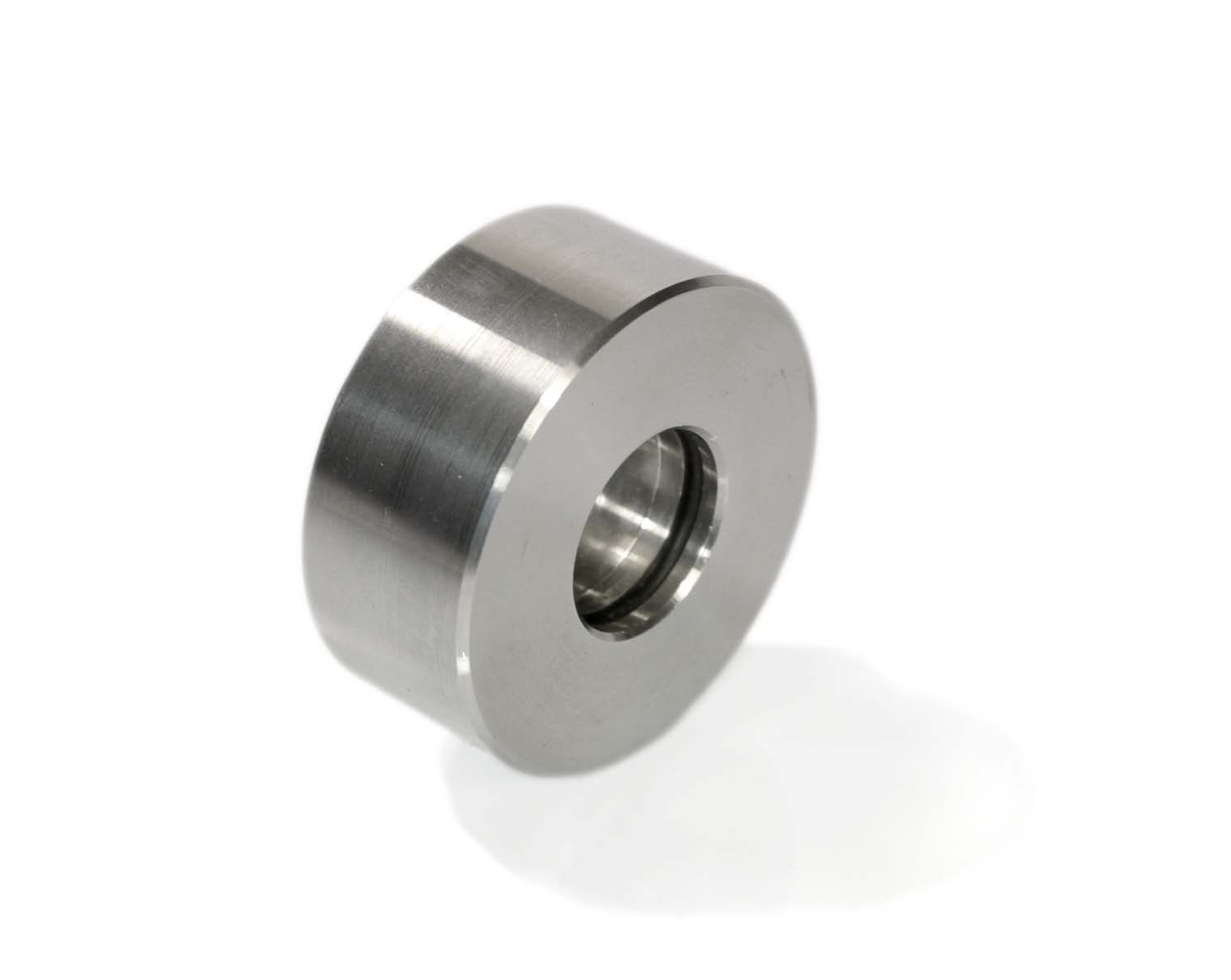

Druckstück DS 22
Verwendung für Kraftaufnehmer C2S/CBS 1kN bis 100kN, für Kraftmessgerät Exact bis 100kN, für TC4 5kN/10kN/25kN (mit LBTC M20).
Das pendelnde Druckstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Es kann jedoch Querkräfte nicht ausgleichen.
Zusätzliche Bauhöhe: 15mmDurchmesser: 57mmMaximale Winkelabweichung: 4 GradMaterial: Edelstahl
Druckstück 35
Verwendung für Kraftaufnehmer C2S 200kN und 300kN, für Kraftmessgerät Exact bis 200kN und 300kN, für TC4 200kN/300kN/500kN (mit LBTC M42).
Das pendelnde Druckstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Zusätzliche Bauhöhe: bei C2S/Exact: 18mm, bei TC4 (mit LBTC M42): 59mm Durchmesser: 76mm Material: Edelstahl
Druckstück 60
Verwendung für Kraftaufnehmer C2S 500kN und 1MN, für TC4 750kN und 1MN (mit LBTC M46).
Das pendelnde Druckstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Zusätzliche Bauhöhe: bei C2S/Exact: 26mm, bei TC4 (mit LBTC M42): 88mm Durchmesser: 126mm Material: Edelstahl
148,00 €*
