Gegenplatte für Zugkrafteinleitung 100mm
Für Flachprofilkraftaufnehmer TC4 mit 100mm Durchmesser (5kN, 10kN und 25kN).Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche.Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert.
Zentralgewinde M20x1,5Höhe 37Material Edelstahl
Gegenplatte für Zugkrafteinleitung 127mm
Für Flachprofilkraftaufnehmer TC4 mit 127mm Durchmesser (50kN und 100kN).Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche.Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert.
Zentralgewinde M30x2Höhe 37Material Edelstahl
Gegenplatte für Zugkrafteinleitung 165mm
Für Flachprofilkraftaufnehmer TC4 mit 165mm Durchmesser (200kN, 300kN und 500kN).Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche.Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert.
Zentralgewinde M42x3Höhe 60Material Edelstahl
Gegenplatte für Zugkrafteinleitung 230mmFür Flachprofilkraftaufnehmer TC4 mit 230mm Durchmesser (750kN und 1MN).Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche.Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert.
Zentralgewinde M60x3Höhe 85Material Edelstahl
Gegenplatte für Zugkrafteinleitung TC4/2MN
Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche. Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert.
Zentralgewinde M100x3 Höhe 85 Material Edelstahl
Gegenplatte für Zugkrafteinleitung TC4/3MN und TC4/3MN
Die Gegenplatte dient der optimalen Krafteinleitung bei einer unebenen oder verformbaren Montagefläche. Sie ist insbesondere bei Zugkrafteinleitung mit hohen Genauigkeitsanforderungen unerläßlich, sollte aber auch in Druckrichtung verwendet werden, wenn der Kraftaufnehmer z.b. als Kalibriernormal mobil verwendet wird. Die Gegenplatte wird, wenn möglich, montiert ausgeliefert. Ansonsten wird sie mit passenden Schrauben geliefert.
Achtung: die Gegenplatte ist nur für Zugkräfte bis 2,5 MN geeignet.
Zentralgewinde M100x3 Höhe 120 Material Edelstahl
Lasteinleitungsknopf M20x1,5
Außengewinde M20x1,5 passend für TC4 5kN/10kN/25kN.
Der kalottenförmige Lasteinleitungsknopf dient der zentrischen Krafteinleitung von Druckkräften in den Kraftaufnehmer. Bei unebenen oder nicht gehärteten Druckflächen sollte zusätzlich ein Druckstück aufgesetzt werden Material: Edelstahl
Lasteinleitungsknopf M30x2
Außengewinde M30x2 passend für TC4 50kN/100kN.
Der kalottenförmige Lasteinleitungsknopf dient der zentrischen Krafteinleitung von Druckkräften in den Kraftaufnehmer. Bei unebenen oder nicht gehärteten Druckflächen sollte zusätzlich ein Druckstück aufgesetzt werden Material: Edelstahl
Lasteinleitungsknopf M42x3
Außengewinde M42x3 passend für TC4 200kN und 300kN.
Der kalottenförmige Lasteinleitungsknopf dient der zentrischen Krafteinleitung von Druckkräften in den Kraftaufnehmer. Bei unebenen oder nicht gehärteten Druckflächen sollte zusätzlich ein Druckstück aufgesetzt werden Material: Edelstahl
Lasteinleitungsknopf M60x3
Außengewinde M60x3 passend für TC4 500kN, 750kN und 1MN.
Der kalottenförmige Lasteinleitungsknopf dient der zentrischen Krafteinleitung von Druckkräften in den Kraftaufnehmer. Bei unebenen oder nicht gehärteten Druckflächen sollte zusätzlich ein Druckstück aufgesetzt werden Material: Edelstahl

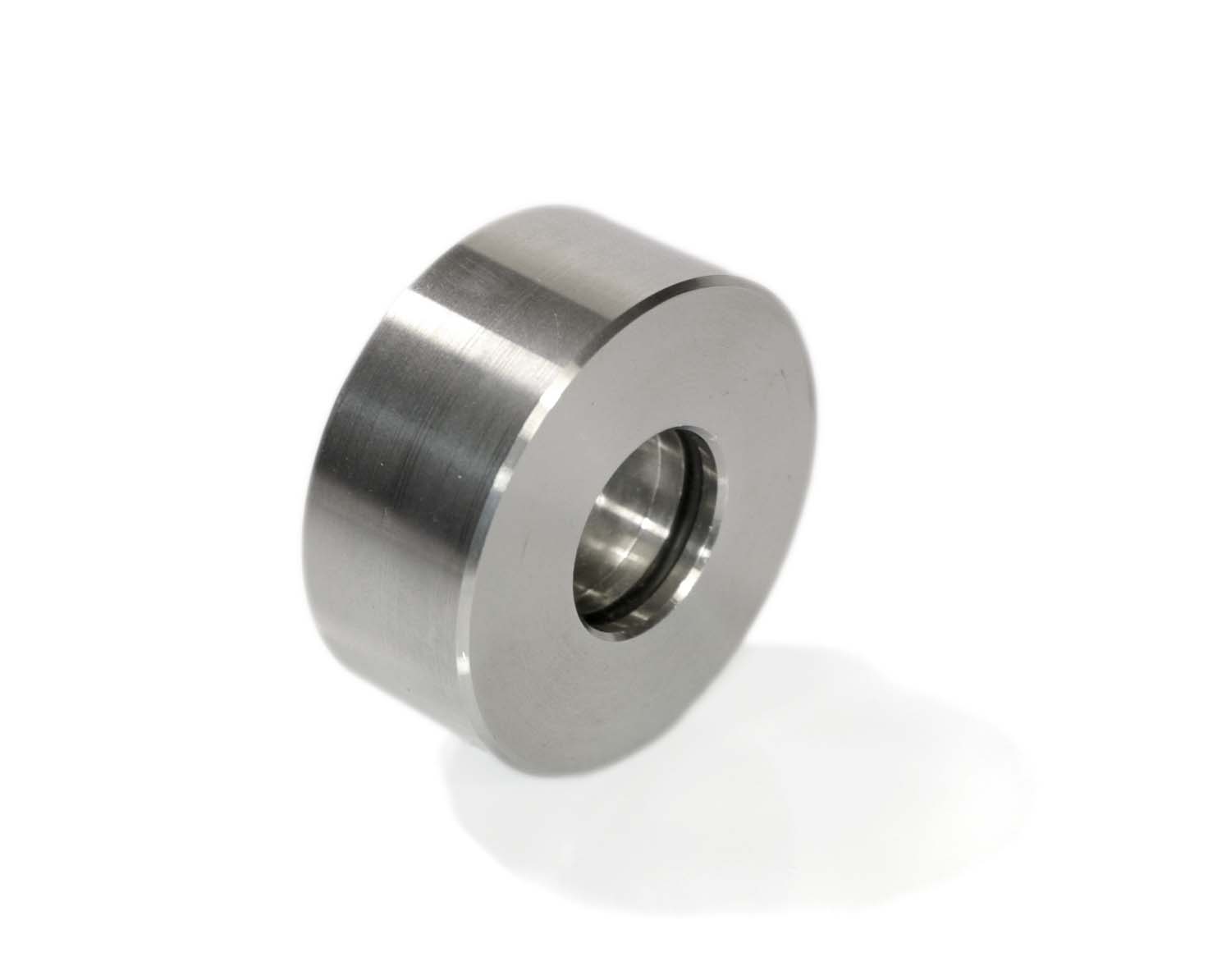

Druckstück 35
Verwendung für Kraftaufnehmer C2S 200kN und 300kN, für Kraftmessgerät Exact bis 200kN und 300kN, für TC4 200kN/300kN/500kN (mit LBTC M42).
Das pendelnde Drückstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Zusätzliche Bauhöhe: bei C2S/Exact: 18mm, bei TC4 (mit LBTC M42): 59mm Durchmesser: 76mm Material: Edelstahl
Druckstück 60
Verwendung für Kraftaufnehmer C2S 500kN und 1MN, für TC4 750kN und 1MN (mit LBTC M46).
Das pendelnde Drückstück dient der zentrischen Krafteinleitung bei nichtparallelen, unebenen oder weichen Krafteinleitungsflächen. Zusätzliche Bauhöhe: bei C2S/Exact: 26mm, bei TC4 (mit LBTC M42): 88mm Durchmesser: 126mm Material: Edelstahl
Flanschstecker mit Bajonettverschluss für Kraftaufnehmer Typ TC4, inkl. 5m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 3m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 10m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 10m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Im Kraftaufnehmer integrierter Messverstärker 4..20mA oder +/- 10V für die Typen CM4, TS, TC4 und MicroTC4 (+/-10V)
Ausgang 4...20mA oder +/-10V (bei Bestellung bitte angeben!)Geeignet für eine direkten Anschluss des Sensors an eine SPS
Genauigkeitsklasse 0,1%Spannungsversorgung 18..28 VDCMax. Bürde bei 4...20mA: 470 OhmStromaufnahme ohne Last 30 mAHinweis: das Ausgangssignal ist nicht mit den hier angebotenen DMS-Anzeigen kompatibel. Bestellung nur gemeinsam mit dem Kraftaufnehmer!
190,00 €*
