KM38/10kN

268,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 2 Wochen

Produktnummer: 11004

Produktinformationen "KM38/10kN"

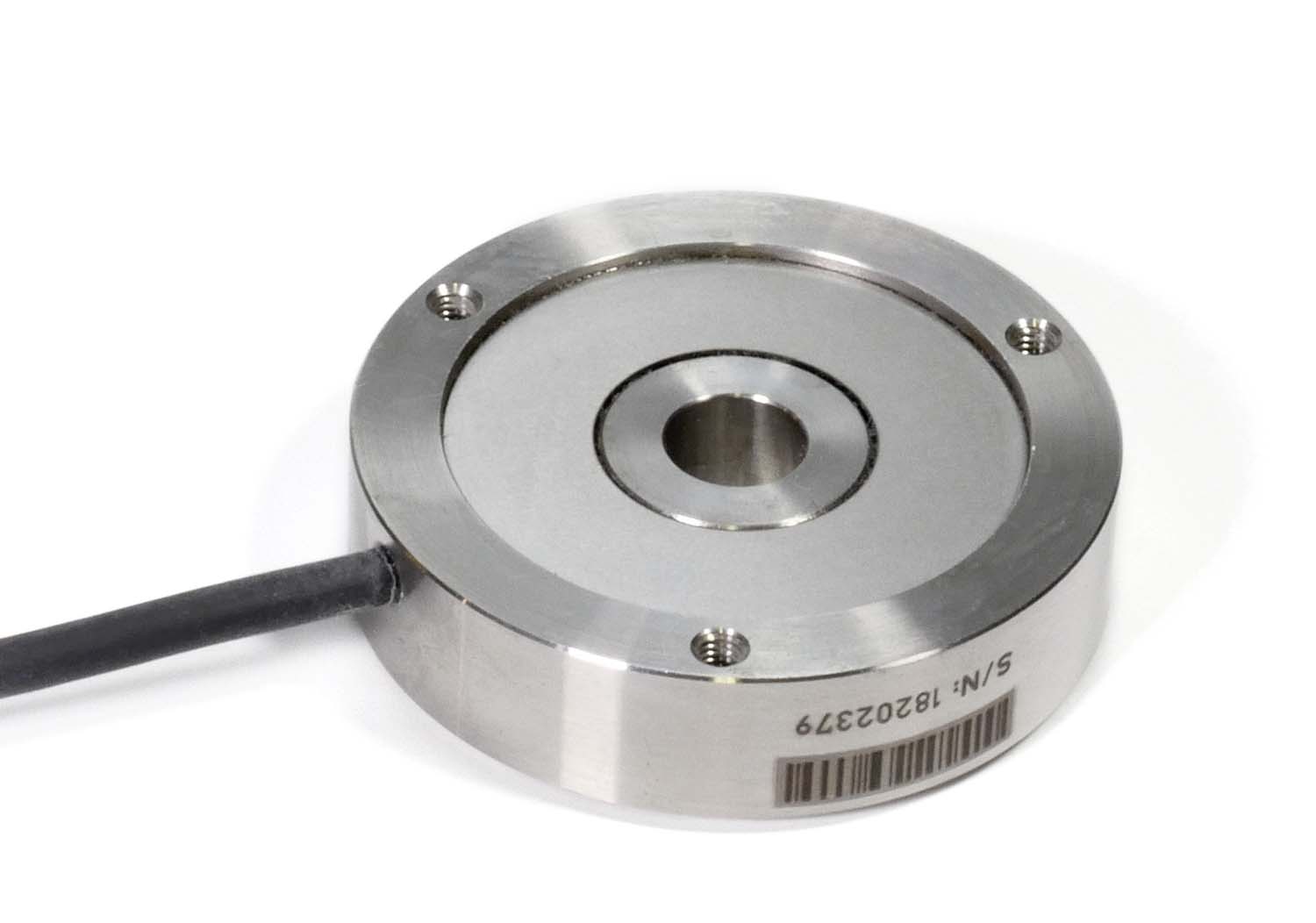

Kleiner Kraftmessring mit 7mm Innenbohrung

Dieser kleine Membrankraftmessring zeichnet sich besonders durch ein gutes Preis-Leistungsverhältnis aus. Der Ringkraftaufnehmer kann mit drei Schrauben auf dem Untergrund befestigt werden. Der Ringkraftaufnehmer ist gut geeignet für die Prüfung von Vorspannkräften bis M7.

Datenblatt Montagehinweise

Ausgangssignal:	1mV/V
Bauhöhe in mm:	10
Befestigungsbohrungen:	Ja
Durchmesser in mm:	38
Genauigkeit in %:	1
Innenbohrung in mm:	7
Material:	Edelstahl
Nennkraft in kN:	10
Schutzart:	IP66
Zug/Druck:	Druck

Zubehör

KK6

Kugelscheibe und Kegelpfanne M6Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!

19,00 €*
