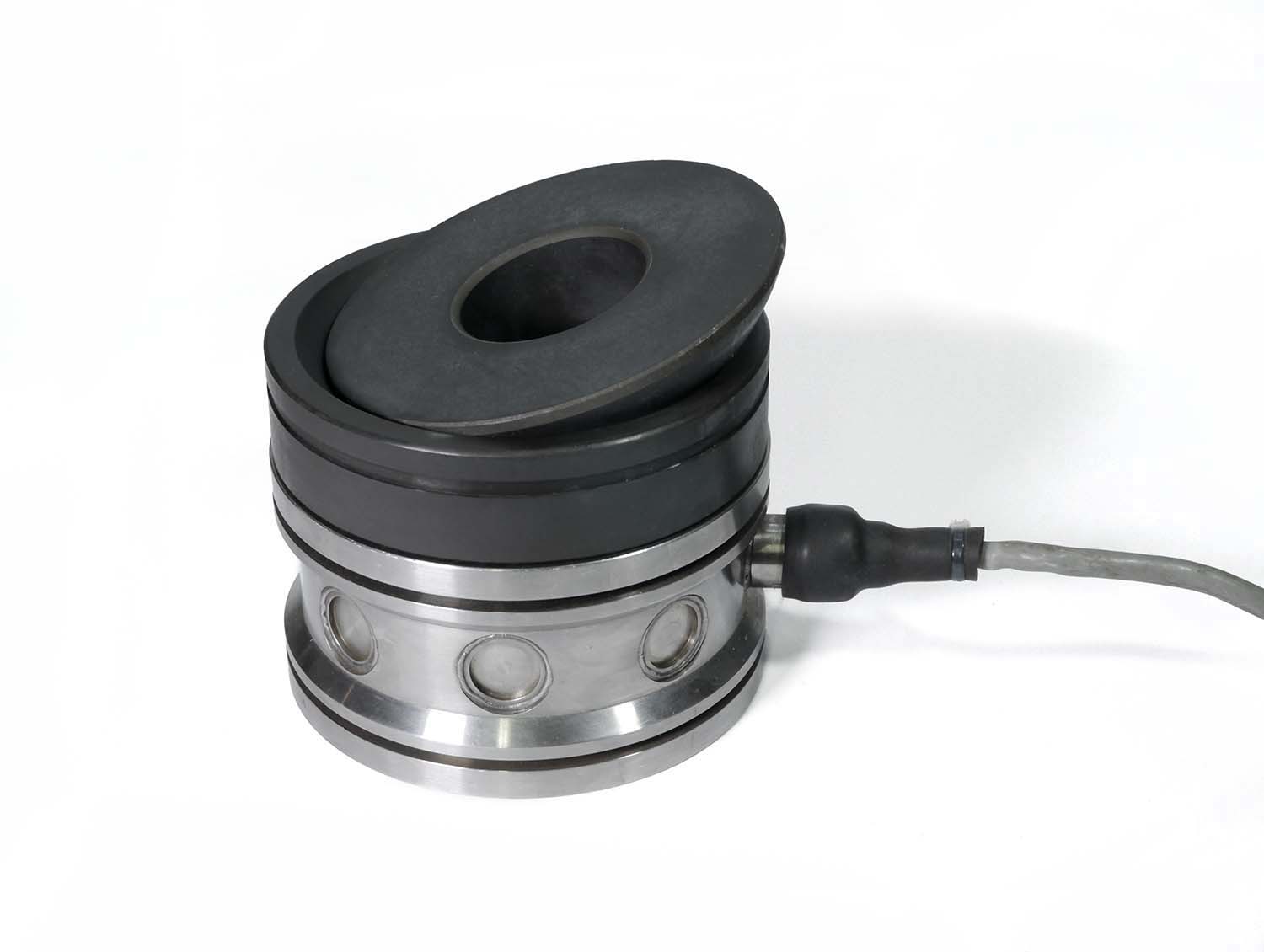

AX 50 Axialgelenklager

160,00 €*

Lieferzeit ca. 4 Wochen

Produktnummer: 16059
Produktinformationen "AX 50 Axialgelenklager"

Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- Winkelabweichungen bis max 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab.

Axial-Gelenklager 50 x 130 x 72,5 mm
Innendurchmesser 50mm (Schale 69mm)
Außendurchmesser 130mm
Höhe 72,5mm
Stat. Tragzahl 3,25MN

Bauhöhe in mm: 72
Durchmesser in mm: 132
Innenbohrung in mm: 50
Maximallast in kN: 3250
