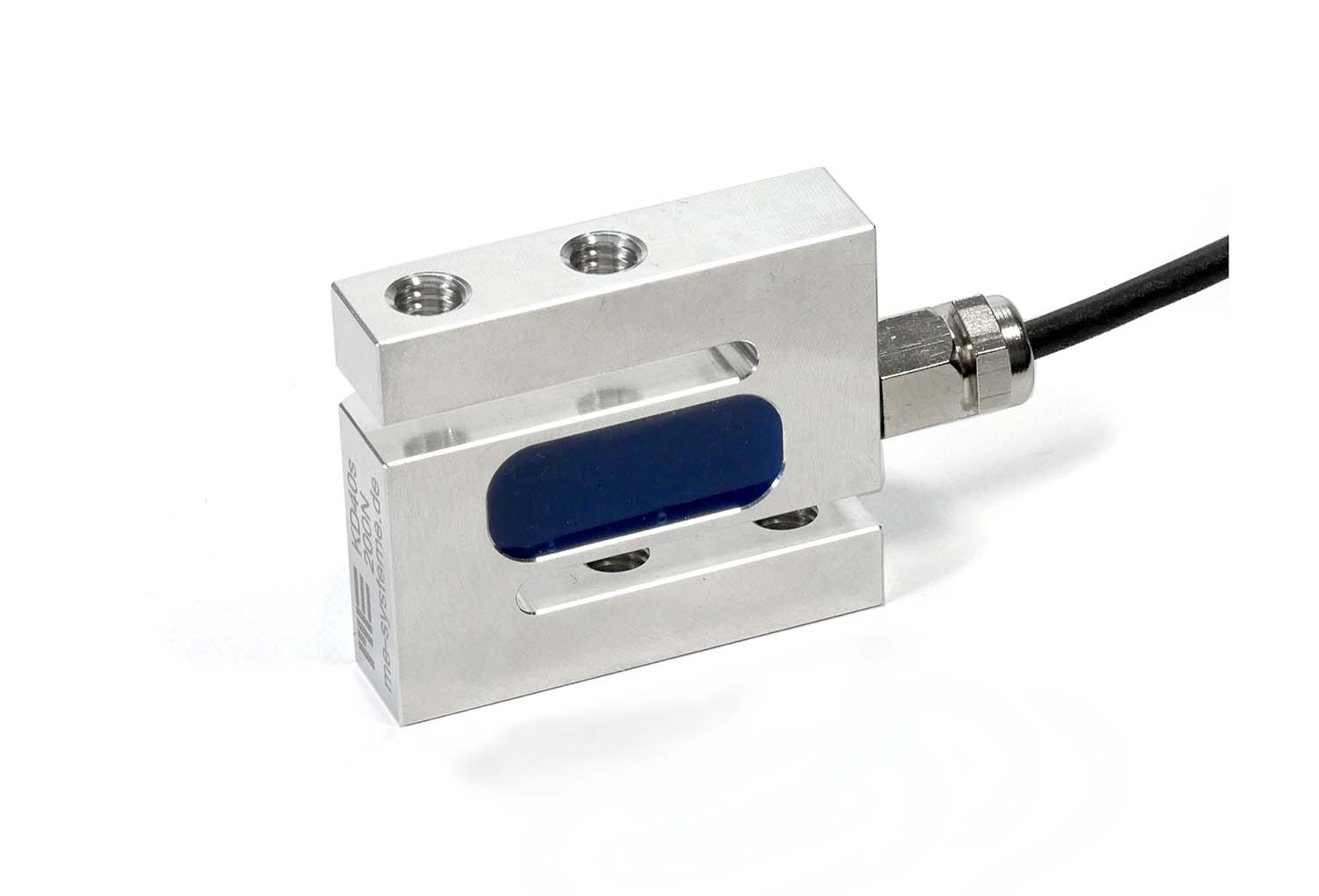

KD40s/200N

198,00 €*

Lieferzeit 1-2 Wochen

Produktnummer: 11368
Produktinformationen "KD40s/200N"

Kleiner, preiswerter S-Form-Kraftaufnehmer

Dieser Zug-Druck-Aufnehmer begeistert durch seine geringe Bauhöhe von nur 34 Millimetern. Auch der Preis ist kleiner als üblich. Der kleine Kraftsensor ist der richtige Kandidat für Prüfgeräte oder Kraftmessungen in Maschinen und Anlagen. Montiert an kleineren  Aktoren von Prüfsystemen misst er Druck- oder Zugkräfte für die Kraftregelung.  Dabei erfüllt er mittlere Anforderungen an die Genauigkeit. Mit seinem Schutzgrad von IP 65 ist er auch außerhalb des Labors einsetzbar.

Der Sensor hat sich bereits bewährt bei:

  • Bruchtests Belastungs- und Lebensdauertests
  • Prüfung Schaltelementen, Schaltleisten, Kontaktmatten
  • Prüfung von Steck- und Abzugskräften an Steckverbindern
  • Der Montage von Bauteilen mit Kraft/Wegüberwachung
Datenblatt
Ausgangssignal: 1mV/V
Bauhöhe in mm: 34
Befestigungsbohrungen: Ja
Genauigkeit in %: 0,1
Material: Aluminium
Nennkraft in kN: 0,2
Schutzart: IP65
Zug/Druck: Zug + Druck

Zubehör

GKA 6
Gelenkkopf M6 Dient der querkraftfreien Einleitung von Zug- aber auch von Druckkräften.Datenblatt

18,00 €*
LB 6
Lasteinleitungsknopf M6 für KAP-S 5N, 10N, 20N, 50N Dient der querkraftfreien Einleitung von Druckkräften, Material Edelstahl 1.4542, Höhe eingeschraubt 8 mm.

33,00 €*
