KSK M10/60kN

680,00 €*

Lieferzeit ca. 4 Wochen

Produktnummer: 11243
Produktinformationen "KSK M10/60kN"

Kraftmessring für Schraubenkräfte

Dieser Kraftmessring ist hinsichtlich Durchmesser und Nennkraft für die Messung von Vorspannkraft und Setzverhalten von Schraubverbindungen ausgelegt. Auch Betriebskräfte von Schraubverbindungen können überwacht werden. Der Sensor wirkt als messende Unterlegscheibe (force washer). Durch seine besonders kleine Bauform eignet sich der Kraftmessring auch in Verbindung mit Spindeln zur Überwachung von Einpressvorgängen in Fügepressen. Zwei geschliffene Adapterscheiben werden mitgeliefert. Sie verbessern die Messgenauigkeit erheblich. Zur Kompensation von nichtparalleler Krafteinleitung können Kugelscheibe und Kegelpfanne (siehe Zubehör) unter dem Schraubenkopf eingelegt werden.

Datenblatt       Montagehinweise
Ausgangssignal: 1mV/V
Bauhöhe in mm: 12
Befestigungsbohrungen: Nein
Durchmesser in mm: 33
Genauigkeit in %: 1
Innenbohrung in mm: 10,3
Material: Edelstahl
Nennkraft in kN: 60
Schutzart: IP65
Zug/Druck: Druck

Zubehör

KK10
Kugelscheibe und Kegelpfanne M10Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- Winkelabweichungen bis max 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!

29,00 €*

Ähnliche Produkte

KR20/50kN/M12
Schraubenkraft-Sensor für M10 Der besonders flache Kraftmessring eignet sich besonder für die Vorspannkraftmessung in Schrauben. Er wird mit zwei geschliffenen und gehärteten Scheiben ausgeliefert, um eine gute Krafteinleitungsqualität sicher zu stellen. Das Adapterkabel im Zubehör (siehe unten) ist für gewöhnliche Messelektroniken immer notwendig. Der Sensor wird mit einem Werkskalibrierprotokoll mit 5 Laststufen ausgeliefert. Datenblatt

759,00 €*
KR20/60kN/M10
Schraubenkraft-Sensor für M10 Der besonders flache Kraftmessring eignet sich besonder für die Vorspannkraftmessung in Schrauben. Er wird mit zwei geschliffenen und gehärteten Scheiben ausgeliefert, um eine gute Krafteinleitungsqualität sicher zu stellen. Das Adapterkabel im Zubehör (siehe unten) ist für gewöhnliche Messelektroniken immer notwendig. Der Sensor wird mit einem Werkskalibrierprotokoll mit 5 Laststufen ausgeliefert. Datenblatt

704,00 €*
KM55/50kN
Membrankraftmessring mit 12mm Innenbohrung Dieser Ringkraftaufnehmer zeichnet sich besonders durch ein gutes Preis-Leitungsverhältnis aus. Der Kraftsensor kann mit sechs Schrauben auf dem Untergrund befestigt werden. Der Ringkraftaufnehmer ist gut geeignet für die Prüfung von Vorspannkräften bis M12.Datenblatt

325,00 €*
HKMR/63kN/40mm
Hydraulische Kraftmessdose mit Bohrung Die klassische Kraftmessdose überzeugt durch Robustheit und Einfachheit. Batteriewechsel, Auswahl der  Einheit, und andere Einstellungen gibt es hier nicht. Der rote Maximalwert-Schleppzeiger wird vom schwarzen Zeiger mitgenommen, und bleibt in seiner maximalen Position stehen. Die Kraftmessdosen in Ringform eignen sich für Druckkraftmessungen bei denen Wellen oder Spindeln durch den Messkörper geführt werden sollen z.B. Messung von axialen Lagerkräften in Maschinen. Außerdem sind Zugkraftmessungen möglich, bei denen die Kraftmessdose wie eine Unterlegscheibe montiert wird, wie z.B. Spannkraftmessungen an Zugbolzen im Maschinenbau, die Messung von Kräften in Spannseilen oder Ankerkraftmessungen im Tiefbau. Insbesondere bei Langzeitmessungen im Feld spielen die robusten und energieautarken Sensoren Ihre Vorteile gegenüber verkabelten Aufnehmern aus. Die Belastung sollte planparallel, zentrisch und drehmomentfrei erfolgen. Messbereich ab 5% der NennlastAblesegenauigkeit ca. 1% der NennlastGenauigkeitsklasse 2% der Nennlast Lieferung inkl. Kalibrierzertifikat (rückführbar auf das nationale Kraftnormal) in 10 Stufen. Datenblatt

748,00 €*
C10/50kN
Ringkraftaufnehmer groß Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.Datenblatt

550,00 €*

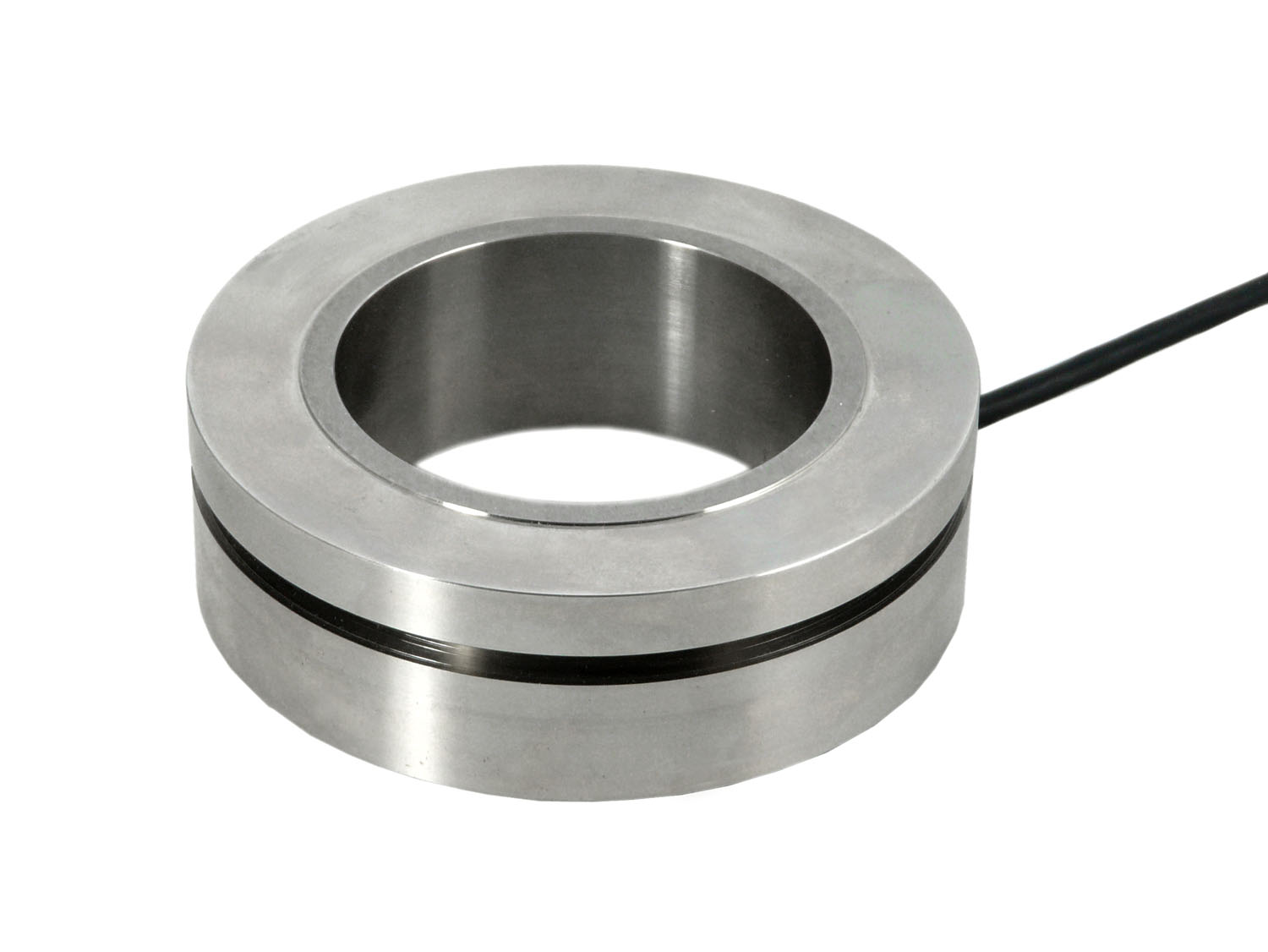

KMR/50kN/0,5
Membran-Kraftmessring Ein universell einsetzbarer Kraftmessring für den Maschinenbau, zum Beispiel in Fügepressen. Durch den Ring können Spindeln oder Wellen geführt werden. Die Konstruktion als Membranring ermöglicht eine sehr flache Bauform bei guter Genauigkeit. Durch seine gute Abdichtung und robuste Ausführung ist er gut geeignet für rauhen Dauereinsatz in Maschinen. Datenblatt
