KMR/50kN/0,5

998,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit 3-4 Wochen

Produktnummer: 11056

Produktinformationen "KMR/50kN/0,5"

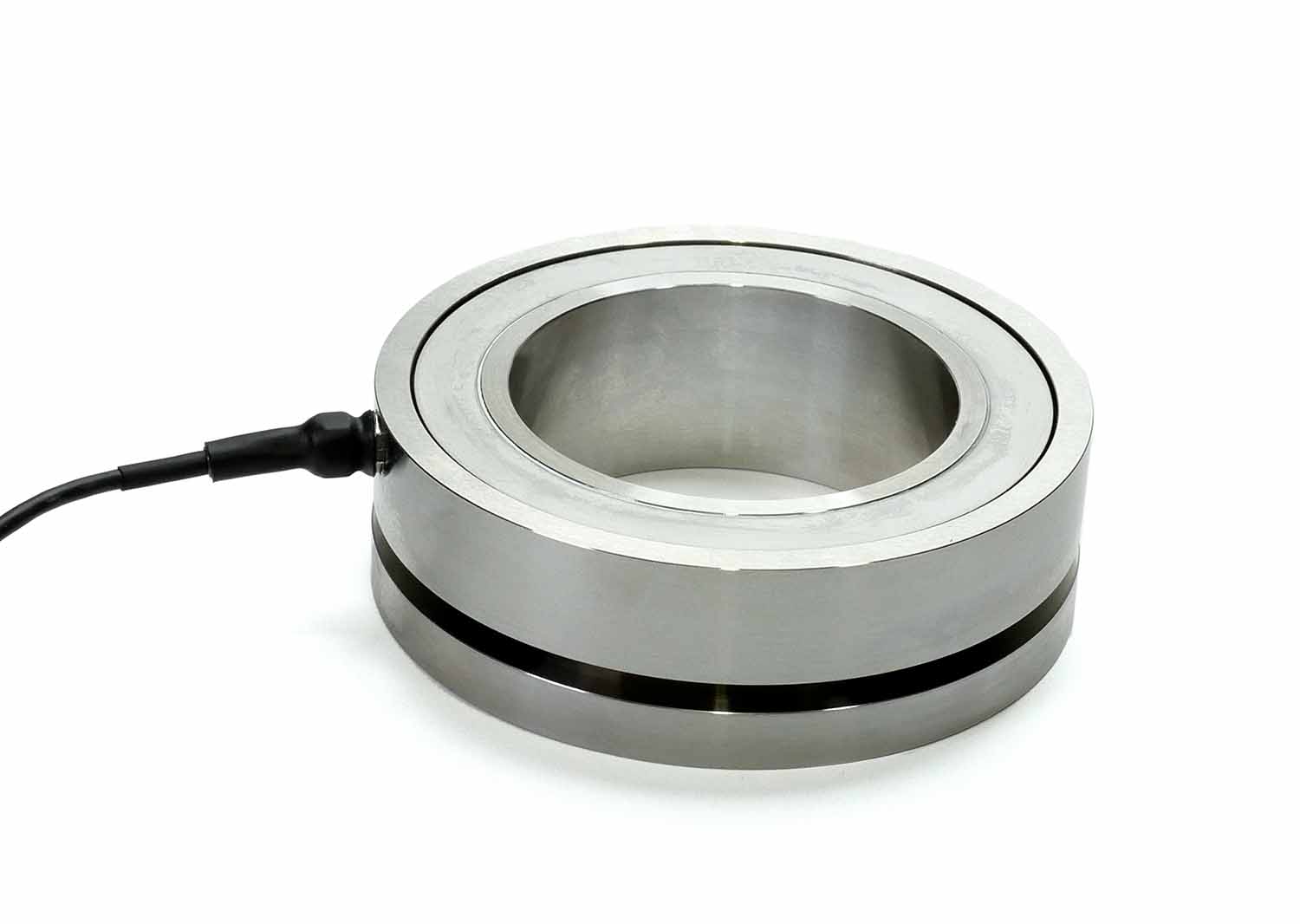

Membran-Kraftmessring

Ein universell einsetzbarer Kraftmessring für den Maschinenbau, zum Beispiel in Fügepressen. Durch den Ring können Spindeln oder Wellen geführt werden. Die Konstruktion als Membranring ermöglicht eine sehr flache Bauform bei guter Genauigkeit. Durch seine optimale Abdichtung und robuste Ausführung ist er hervorragende für rauhe Dauereinsätze in Maschinen geeignet.

Datenblatt

Ausgangssignal:	1mV/V
Bauhöhe in mm:	35
Befestigungsbohrungen:	Nein
Genauigkeit in %:	0,5
Innenbohrung in mm:	70
Material:	Edelstahl
Nennkraft in kN:	50
Schutzart:	IP65
Zug/Druck:	Druck
