KM55/50kN

338,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 2 Wochen

Produktnummer: 11013

Produktinformationen "KM55/50kN"

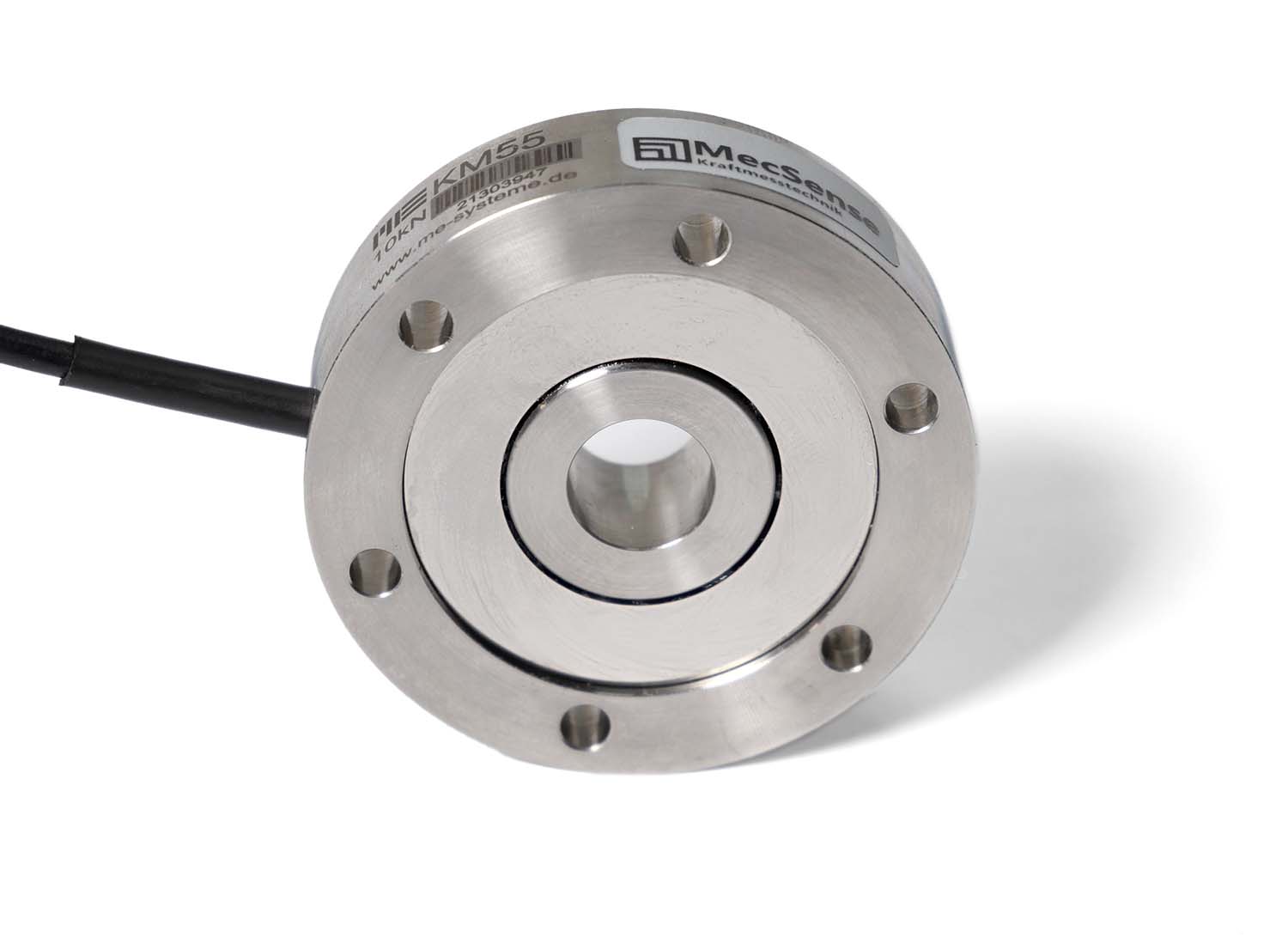

Membrankraftmessring mit 12mm Innenbohrung

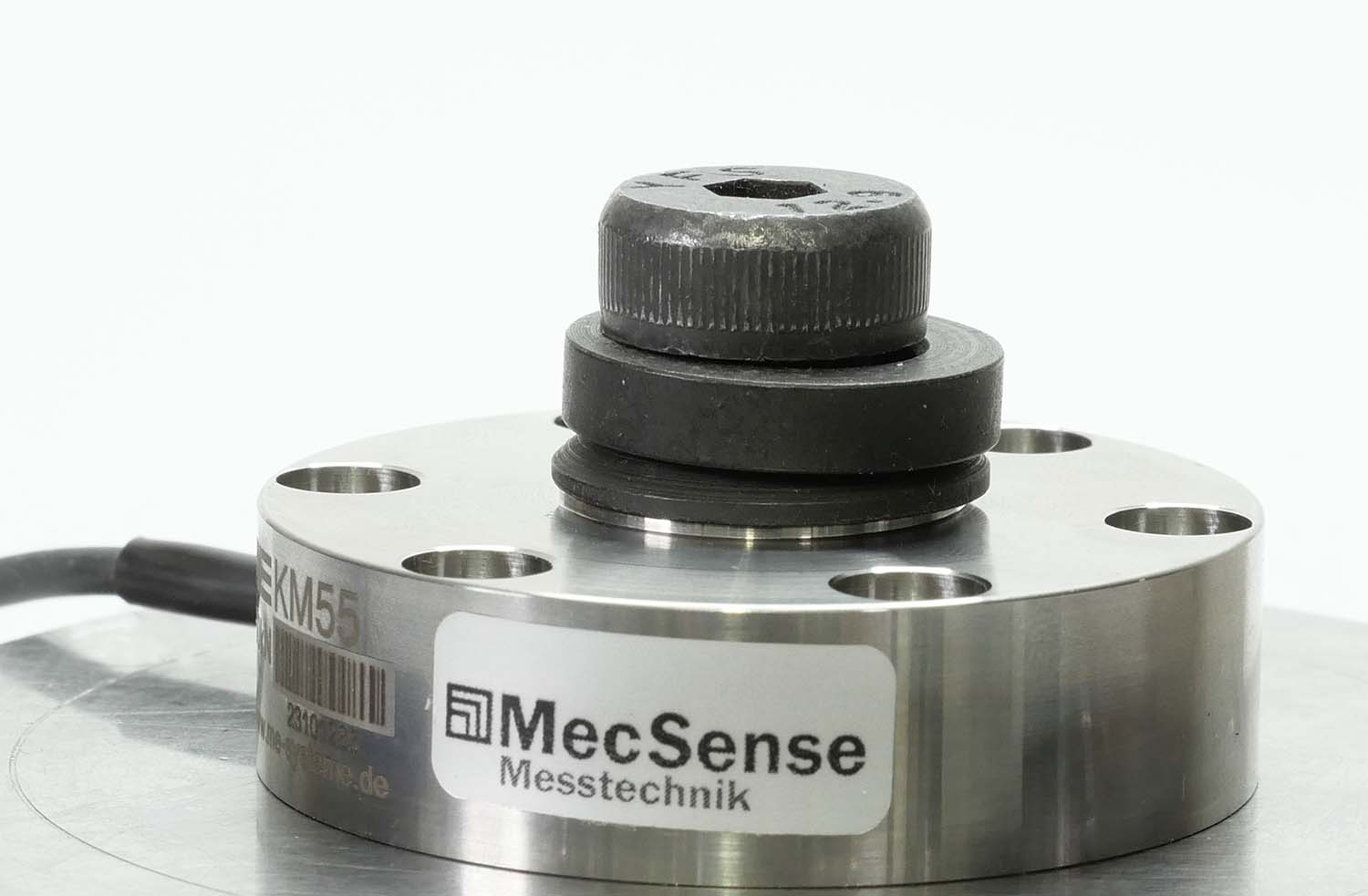

Dieser Ringkraftaufnehmer zeichnet sich besonders durch ein gutes Preis-Leitungsverhältnis aus. Der Kraftsensor kann mit sechs Schrauben auf dem Untergrund befestigt werden. Der Ringkraftaufnehmer ist gut geeignet für die Prüfung von Vorspannkräften bis M12.

Datenblatt

Ausgangssignal:	1mV/V
Bauhöhe in mm:	16
Befestigungsbohrungen:	Ja
Durchmesser in mm:	55
Genauigkeit in %:	5
Innenbohrung in mm:	12
Material:	Edelstahl
Nennkraft in kN:	50
Schutzart:	IP65
Zug/Druck:	Druck

Zubehör

KK10

Kugelscheibe und Kegelpfanne M10Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!

29,00 €*

KK12

Kugelscheibe und Kegelpfanne M12Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!

29,00 €*
