KR20/50kN/M12
Produktinformationen "KR20/50kN/M12"
Schraubenkraft-Sensor für M10

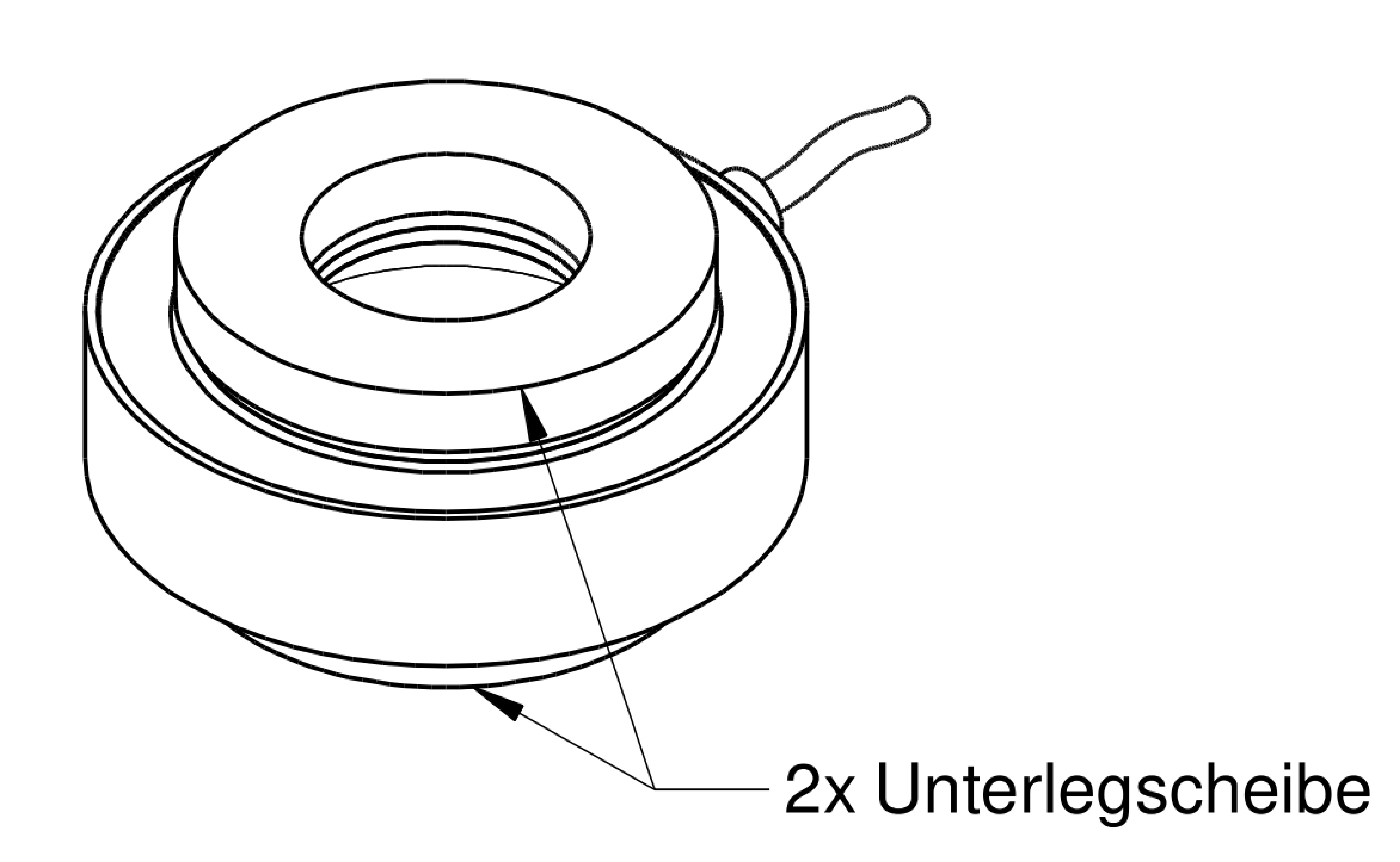

Der besonders flache Kraftmessring eignet sich gut für die Vorspannkraftmessung in Schrauben. Er wird mit zwei geschliffenen und gehärteten Scheiben ausgeliefert, um eine gute Krafteinleitungsqualität sicher zu stellen. Das Adapterkabel im Zubehör (siehe unten) ist für gewöhnliche Messelektroniken immer notwendig.
Der Sensor wird mit einem Werkskalibrierprotokoll mit 5 Laststufen ausgeliefert.
Datenblatt
| Ausgangssignal: | 0,5mV/V |
|---|---|
| Bauhöhe in mm: | 17 |
| Durchmesser in mm: | 30 |
| Genauigkeit in %: | 1 |
| Innenbohrung in mm: | 12 |
| Material: | Edelstahl |
| Nennkraft in kN: | 50 |
| Schutzart: | IP65 |
| Zug/Druck: | Druck |
