KSK M39/720kN

892,00 €*

Lieferzeit ca. 4 Wochen

Produktnummer: 11250
Produktinformationen "KSK M39/720kN"

Kraftmessring für Schraubenkräfte

Dieser Kraftmessring ist hinsichtlich Durchmesser und Nennkraft für die Messung von Vorspannkraft und Setzverhalten von Schraubverbindungen ausgelegt. Auch Betriebskräfte von Schraubverbindungen können überwacht werden. Der Sensor wirkt als messende Unterlegscheibe (force washer). Durch seine besonders kleine Bauform eignet sich der Kraftmessring auch in Verbindung mit Spindeln zur Überwachung von Einpressvorgängen in Fügepressen. Zwei geschliffene Adapterscheiben werden mitgeliefert. Sie verbessern die Messgenauigkeit erheblich. Zur Kompensation von nichtparalleler Krafteinleitung können Kugelscheibe und Kegelpfanne (siehe Zubehör) unter dem Schraubenkopf eingelegt werden.

Datenblatt       Montagehinweise
Ausgangssignal: 1mV/V
Bauhöhe in mm: 27
Befestigungsbohrungen: Nein
Durchmesser in mm: 80
Genauigkeit in %: 1
Innenbohrung in mm: 40
Material: Edelstahl
Nennkraft in kN: 720
Schutzart: IP65
Zug/Druck: Druck

Zubehör

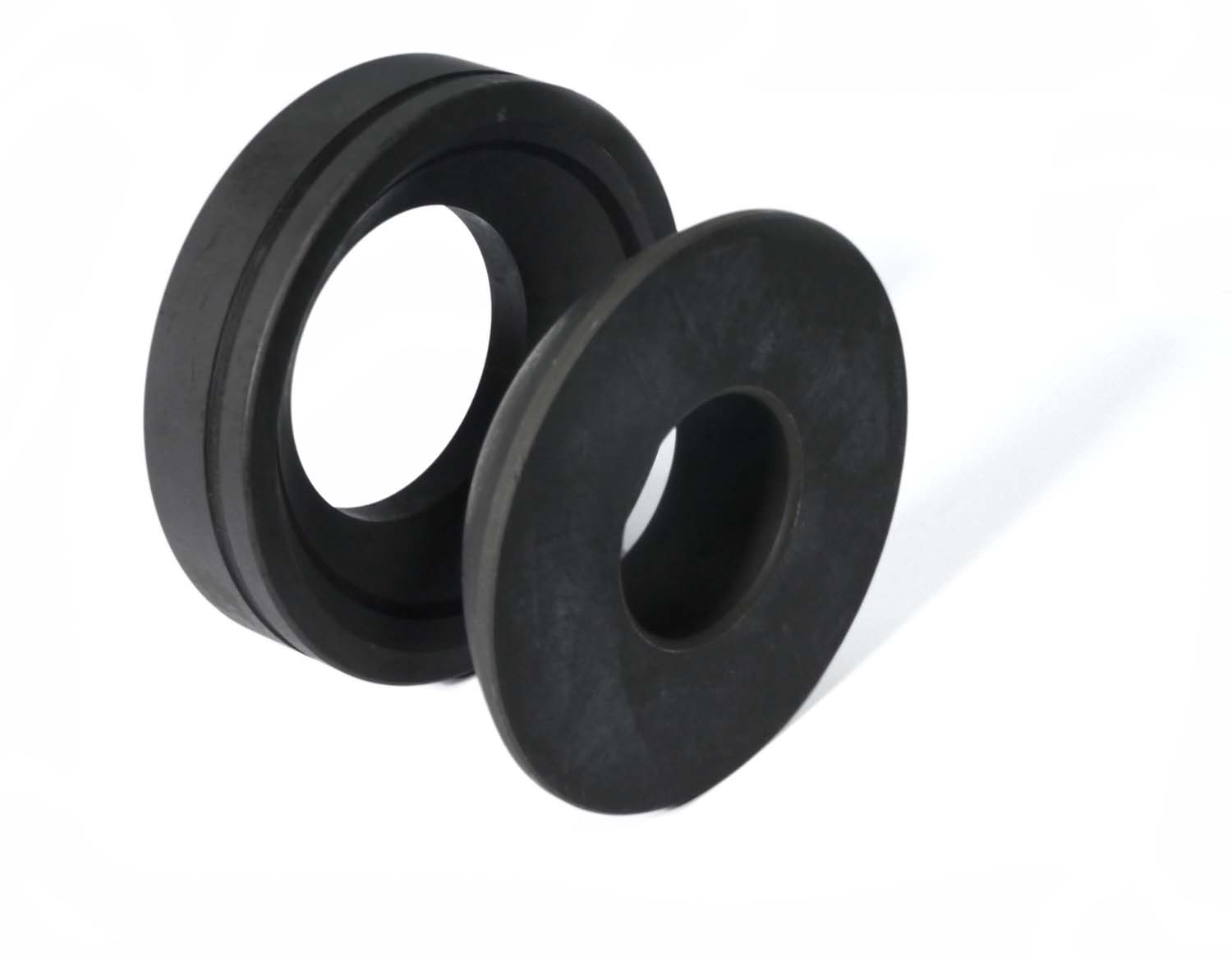

AX 50 Axialgelenklager
Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Axial-Gelenklager: 50 x 130 x 72,5mmInnendurchmesser: 50mm (Schale 69mm)Außendurchmesser: 130mmHöhe: 72,5mmStat. Tragzahl: 3,25MN

160,00 €*
AX 40 Axialgelenklager
Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Axial-Gelenklager: 40 x 105 x 32mmInnendurchmesser: 40mm Stat. Tragzahl: ca. 1MN

125,00 €*

Ähnliche Produkte

C10/750kN
Ringkraftaufnehmer groß Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.Datenblatt

1.092,00 €*
TOR/750kN/160
Ringkraftaufnehmer TOR Ein einfacher und preiswerter Ringkraftaufnehmer, der bei guten Einbaubedingungen mit hoher Genauigkeit punkten kann.Datenblatt

820,00 €*

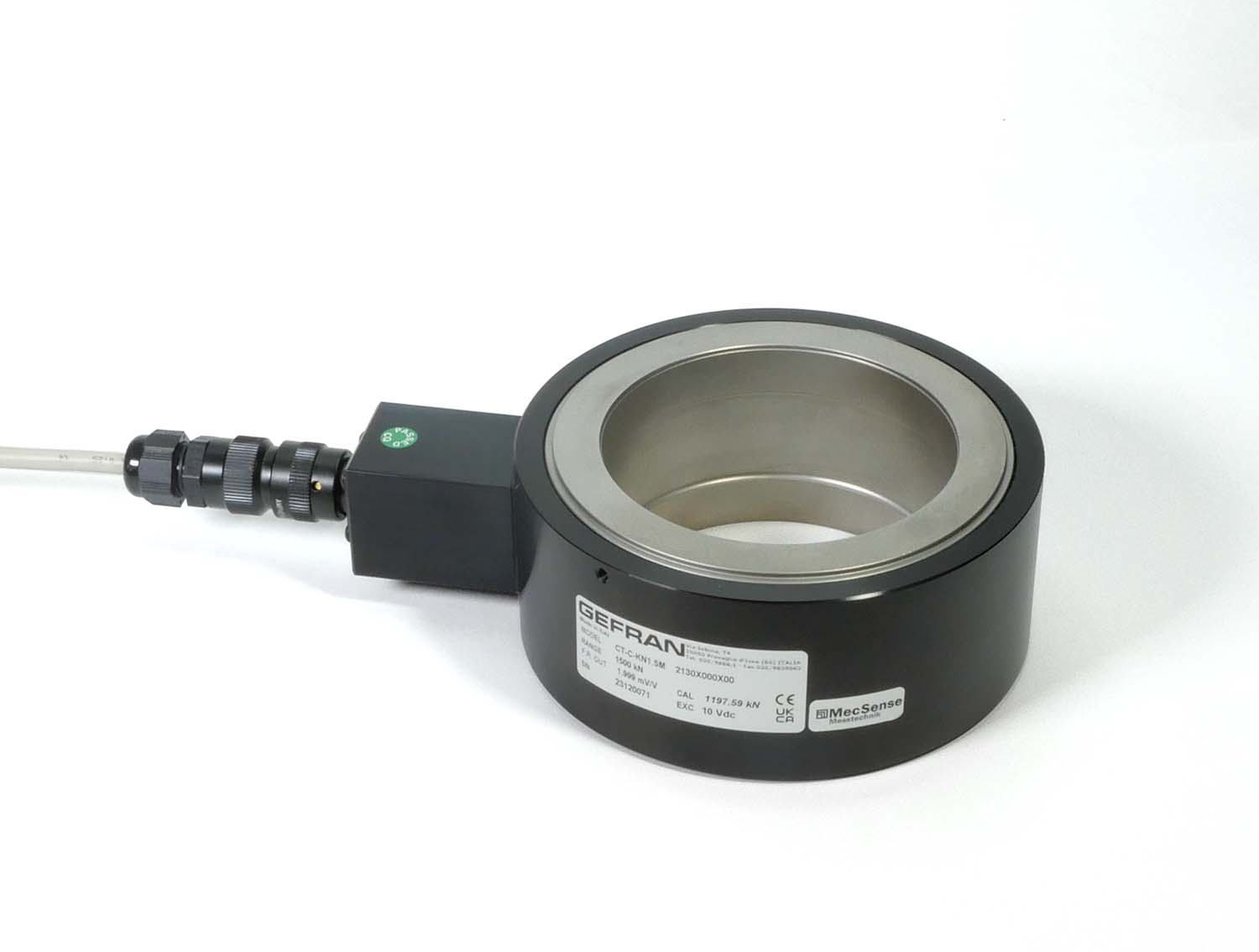

CT/750kN (C)
