KSK M30/500kN

820,00 €*

Lieferzeit ca. 4 Wochen

Produktnummer: 11248

Produktinformationen "KSK M30/500kN"

Kraftmessring für Schraubenkräfte

Dieser Kraftmessring ist hinsichtlich Durchmesser und Nennkraft für die Messung von Vorspannkraft und Setzverhalten von Schraubverbindungen ausgelegt. Auch Betriebskräfte von Schraubverbindungen können überwacht werden. Der Sensor wirkt als messende Unterlegscheibe (force washer). Durch seine besonders kleine Bauform eignet sich der Kraftmessring auch in Verbindung mit Spindeln zur Überwachung von Einpressvorgängen in Fügepressen. Zwei geschliffene Adapterscheiben werden mitgeliefert. Sie verbessern die Messgenauigkeit erheblich. Zur Kompensation von nichtparalleler Krafteinleitung können Kugelscheibe und Kegelpfanne (siehe Zubehör) unter dem Schraubenkopf eingelegt werden.

Datenblatt Montagehinweise

Ausgangssignal:	1mV/V
Bauhöhe in mm:	27
Befestigungsbohrungen:	Nein
Durchmesser in mm:	79
Genauigkeit in %:	1
Innenbohrung in mm:	30,8
Material:	Edelstahl
Nennkraft in kN:	500
Schutzart:	IP65
Zug/Druck:	Druck

Zubehör

AX 25 Axialgelenklager

Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab.

48,00 €*

AX 17 Axialgelenklager

Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab.

39,00 €*

KK30

Kugelscheibe und Kegelpfanne M30Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!

37,00 €*

AX 30 Axialgelenklager

Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab.

72,00 €*

Ähnliche Produkte

TOR/500kN/160

Ringkraftaufnehmer TOR Ein einfacher und preiswerter Ringkraftaufnehmer, der bei guten Einbaubedingungen mit hoher Genauigkeit punkten kann.Datenblatt

820,00 €*

CT/500kN (C)

Kraftmessring für den Maschinenbau Dieser universell einsetzbare Kraftmessring erreicht bei guter Qualität der anliegenden Flächen eine hervorragende Genauigkeit. Der Außendurchmesser ist im Verhältnis zum Innendurchmesser verhältnismäßig klein, somit benötigt der Sensor weniger Platz in der Breite, als ein ähnlich genauer Membransensor. Durch seine optimale Abdichtung und robuste Ausführung ist er optimal für raue Dauereinsatz in Maschinen geeignet. Durch den Ring können Spindeln oder Wellen geführt werden. Entwickelt wurde der Sensor für die Messung der Extrusionskraft in einem Schneckenextruder für Polymere. Dabei misst der Ring die Kraft, die auf das Axialllager wirkt. Der Sensor wird mit Flanschbuchse und Gegenstecker ausgeliefert. Das Sensorkabel muss zusätzlich bestellt werden, wobei dessen Länge frei wählbar ist. Datenblatt Montagehinweise

1.495,00 €*

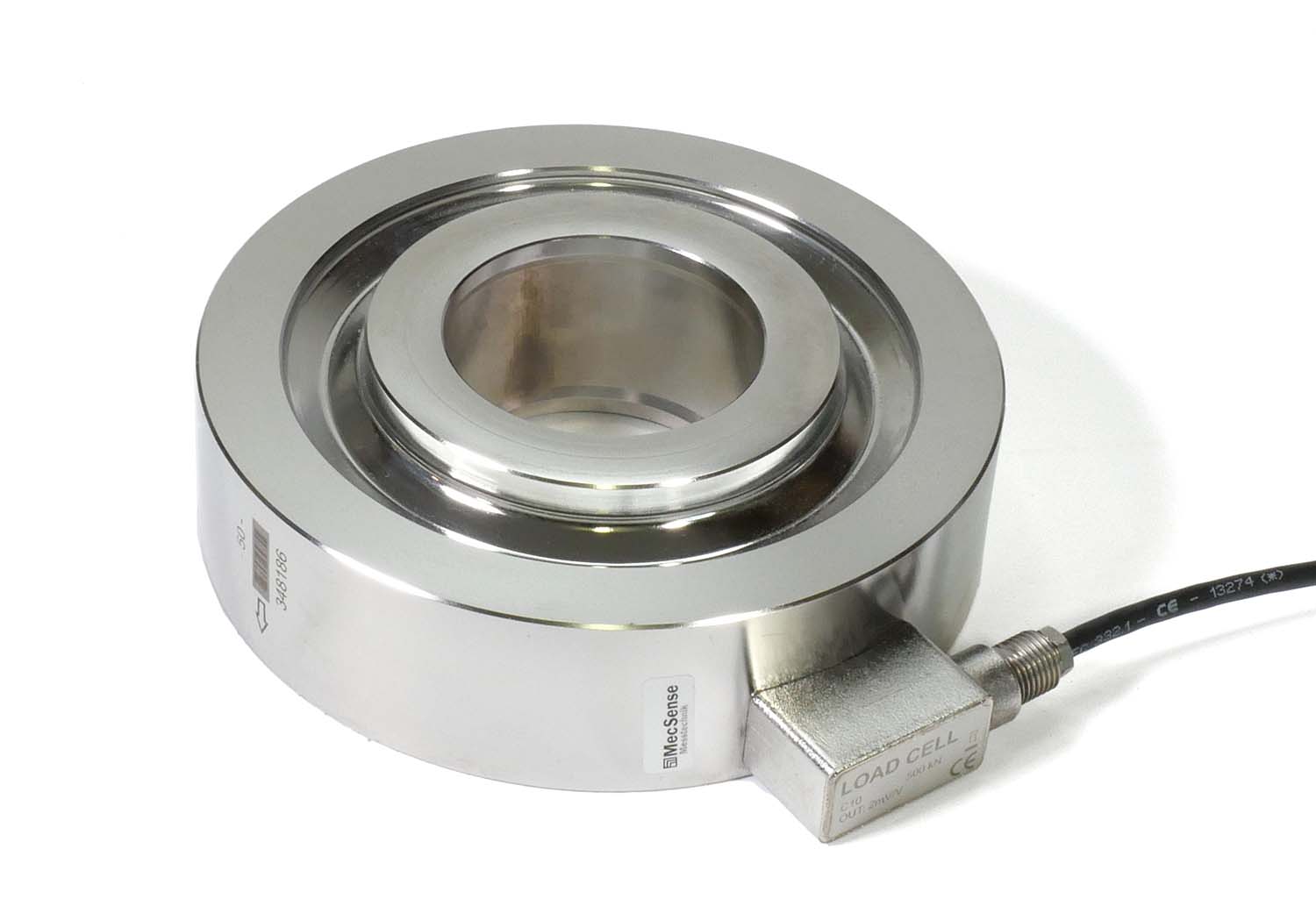

C10/500kN

Ringkraftaufnehmer groß Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.Datenblatt

870,00 €*
