C10/50kN
550,00 €
Lieferzeit ca. 4 Wochen
Produktinformationen "C10/50kN"

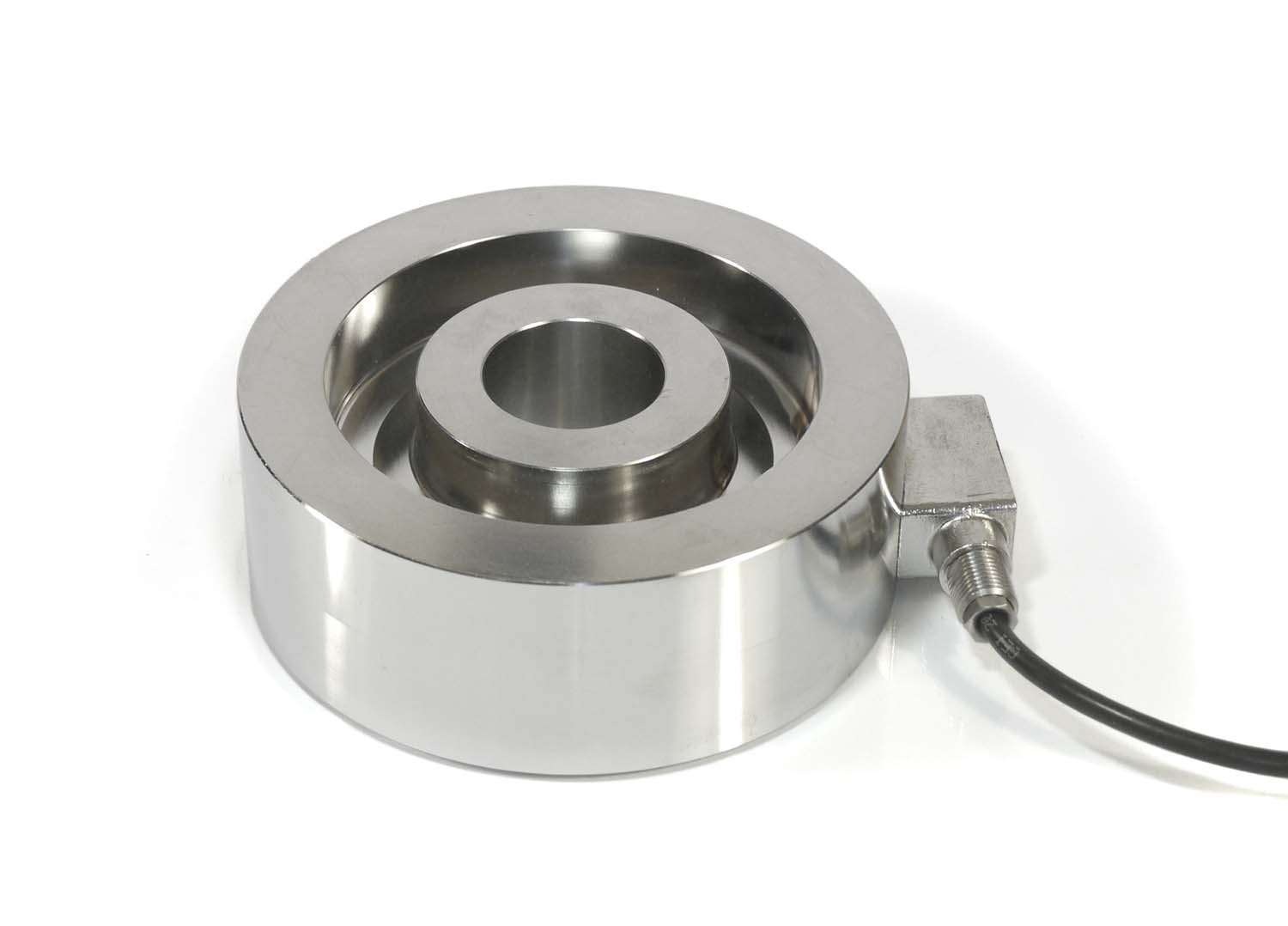

Ringkraftaufnehmer groß
Datenblatt
| Ausgangssignal: | 2mV/V |
|---|---|
| Bauhöhe in mm: | 51 |
| Befestigungsbohrungen: | Nein |
| Durchmesser in mm: | 140 |
| Genauigkeit in %: | 0,1 |
| Innenbohrung in mm: | 38 |
| Material: | Edelstahl |
| Nennkraft in kN: | 50 |
| Schutzart: | IP67 |
| Zug/Druck: | Druck |
Zubehör
Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Axial-Gelenklager: 40 x 105 x 32mmInnendurchmesser: 40mm Stat. Tragzahl: ca. 1MN
Kugelscheibe und Kegelpfanne M42Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!
Kugelscheibe und Kegelpfanne M36Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!
