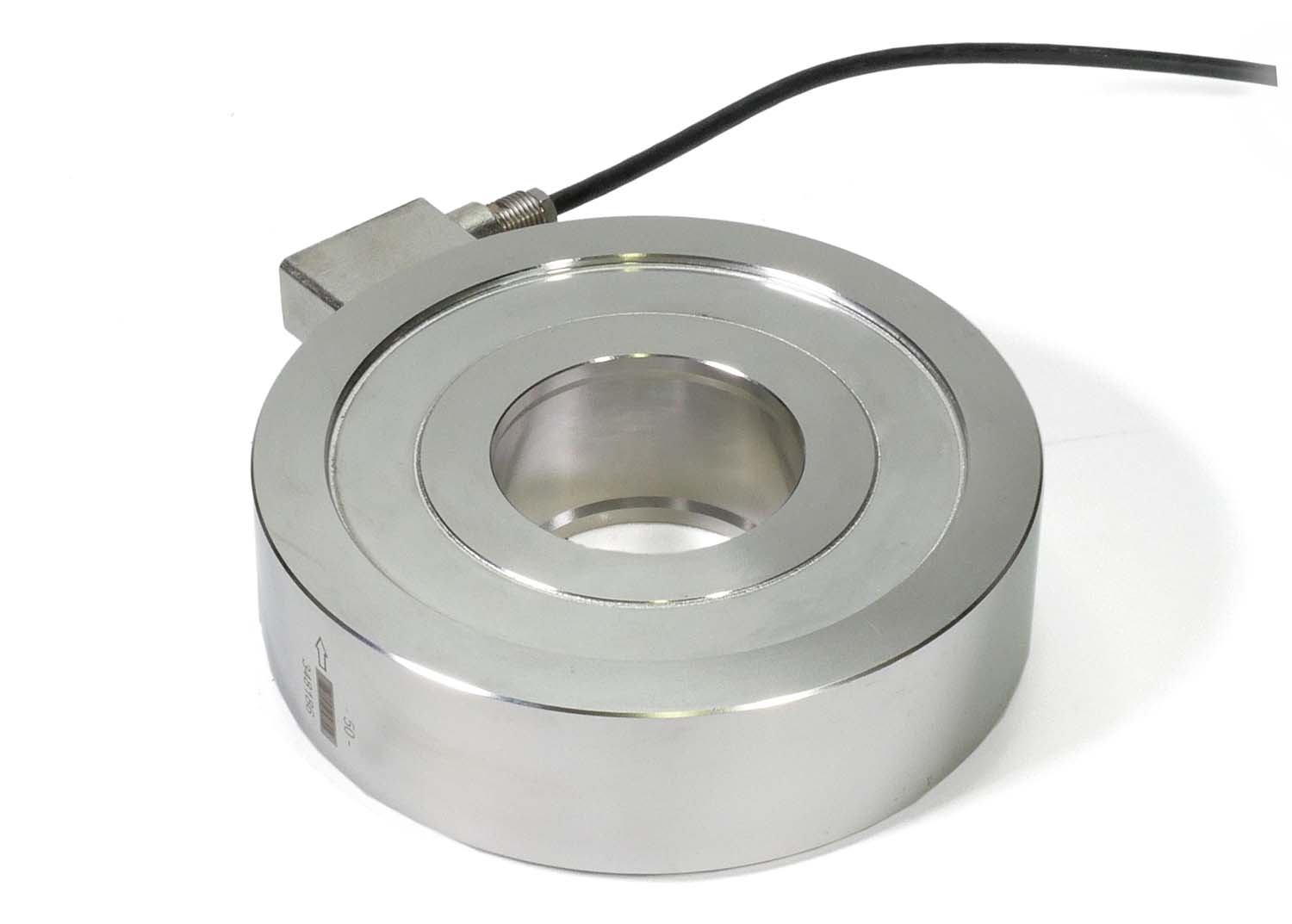

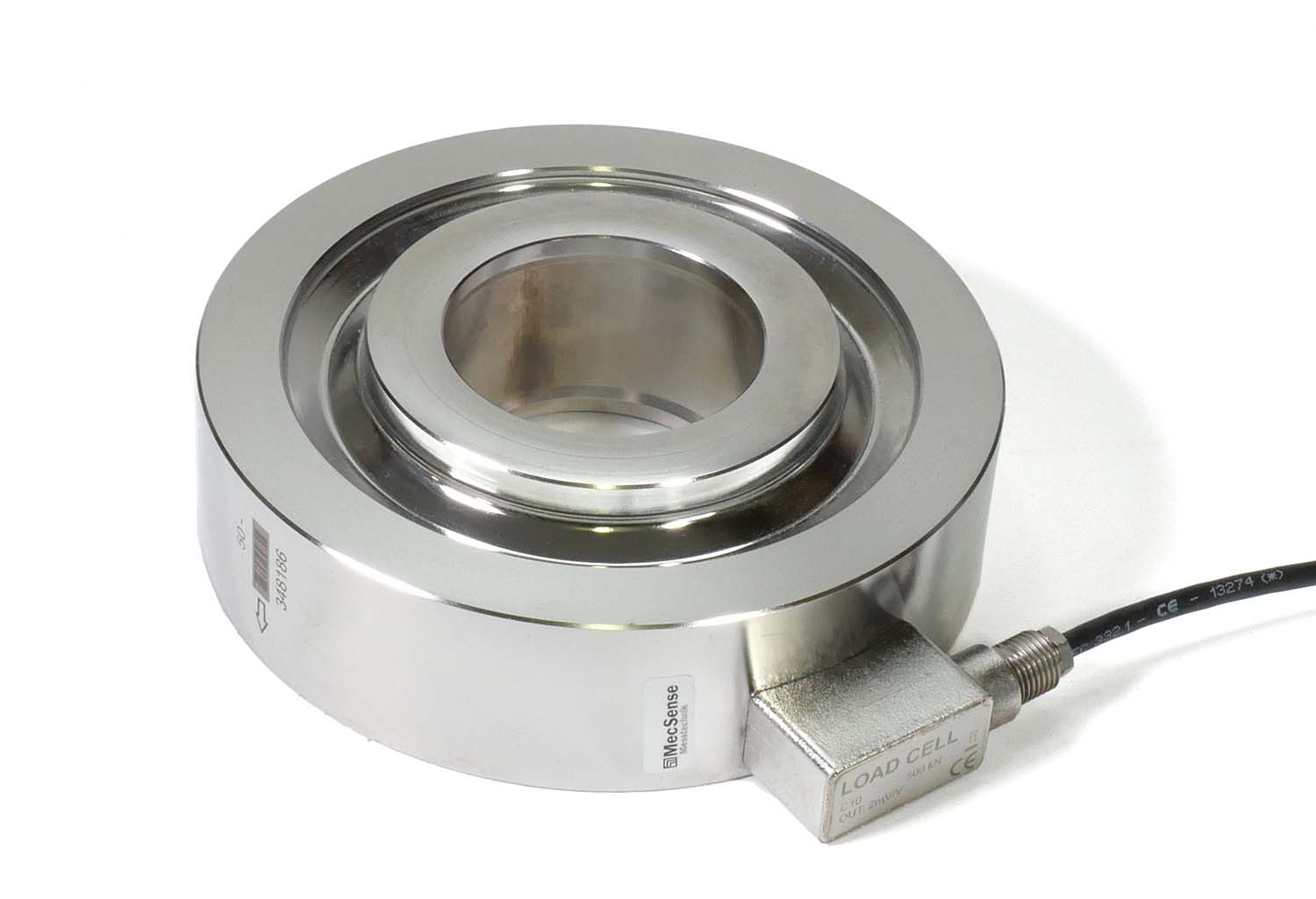

C10/500kN
Produktinformationen "C10/500kN"
Ringkraftaufnehmer groß
Der vergleichsweise große Ringkraftaufnehmer punktet mit hoher Genauigkeit. Er ist preiswert und einfach in der Anwendung.
Datenblatt
| Ausgangssignal: | 2mV/V |
|---|---|
| Bauhöhe in mm: | 50 |
| Befestigungsbohrungen: | Nein |
| Durchmesser in mm: | 165 |
| Genauigkeit in %: | 0,2 |
| Innenbohrung in mm: | 65 |
| Material: | Edelstahl |
| Nennkraft in kN: | 500 |
| Schutzart: | IP67 |
| Zug/Druck: | Druck |
Zubehör
AX 50 Axialgelenklager
160,00 €*
Axialgelenklager sind Krafteinleitungsteile für Ringkraftaufnehmer für hohe Kräfte. Sie gleichen Parallelitäts- Winkelabweichungen bis max 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab.
Axial-Gelenklager 50 x 130 x 72,5 mmInnendurchmesser 50mm (Schale 69mm)Außendurchmesser 130mmHöhe 72,5mmStat. Tragzahl 3,25MN
KK48
65,00 €*
Kugelscheibe und Kegelpfanne M48Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- Winkelabweichungen bis max 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!
