BD 342

395,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit 3-4 Wochen

Produktnummer: 17022

Produktinformationen "BD 342"

DMS zu USB-Modul für Kraftaufnehmer

In dem kleinen Aluminiumgehäuse verbirgt sich die Funktionalität der Anzeige AE 703. Der Kraftaufnehmer läßt sich mit dieser innovativen USB-Schnittstelle direkt an einen PC anschließen. Die Anzeige und Auswertung der Messergebnisse erfolgt über die mitgelieferte Windows-Software ASTAS. Mit der ASTAS-DLL kann jedoch auch jede andere Software wie LAbView oder eigene Software eingesetzt werden, da Funktionsaufrufe leicht realisierbar sind. Das USB-Modul ist die ideale und kostengünstige Lösung für Messungen bei denen ein PC zum Einsatz kommt oder wo mehrere Eingangssignale am PC verarbeitet werden sollen. Das Modul unterstützt Sensorstecker mit TEDS.

Genauigkeitsklasse: 0,01%
Messrate: 6,25....1600/s

- robustes Aluminiumgehäuse
- Kraftaufnehmeranschluß über 6-pol. Stecker
- incl. CD-ROM, Anzeigen mit PC-Software ASTAS
- passend für alle Kraftaufnehmer

Der Kraftaufnehmer muß mit einem Stecker ausgerüstet sein!

Datenblatt

Kalibrierung der integrierten Kraftmessung einer Prüfmaschine

7. März 2024 News

Die Berliner Nanotest baut MecSense-Kraftaufnehmer in Ihre Thermal Interface Analyzer TIMA 5 ein. Hier ein kurzer Bericht über eine Kalibrierung.

Mehr...

Zubehör

Stecker, 6-pol, montiert am Sensor

Der Sensorstecker ist passend für die Messelektroniken AE 703, BD 342, ILM; montiert am Sensor.

60,00 €*

Stecker Sensorerkennung

Sensorstecker 6-pol. passend für die Messelektroniken: AE 703, BD 342, montiert am Sensor, mit Aufnehmerdaten beschrieben. Dieser Stecker ist ideal, wenn mehrere Kraftaufnehmer an der mobilen Anzeige AE 703 (oder BD 342) betrieben werden sollen. Verwechslungen bzw. falsch gewählte Messbereiche sind somit ausgeschlossen. Der Stecker wird montiert am Sensor geliefert und wird mit den entsprechenden Sensordaten beschrieben. Zusätzlich führen wir eine Lastprobe durch, um die korrekte Programmierung zu überprüfen.Der Chip entspricht der Norm ISO/IEC/IEEE 21451-7:2011 (TEDS Transducer Electronic Datasheet) und kann somit auch von anderen TEDS-fähigen Geräten ausgelesen werden - sofern der Kabelanschluss adaptiert wird.Bestellen Sie diesen Stecker zusammen mit einem Kraftaufnehmer, wenn Sie früher gelieferte Kraftmessgeräte mit der Anzeige AE 703 mit weiteren Sensoren erweitern wollen.

89,00 €*

Stecker, 6-pol., lose

Dieser mechanisch robuste Sensorstecker ist passend für die Messelektroniken AE 703, BD 342 und ILM. Für einen optimalen Korrosionsschutz und minimale Übergangswiderstände, sind die Kontakte des Steckers vergoldet. Schutzart: IP 65 (im gestecken Zustand)Für Kabeldurchmesser: 4-6mmKabelbefestigung: durch Löten (max. 0,75mm²)Schraubgewinde: 16mmEMV-Schutz: durch Schirmring (sehr gut)

18,00 €*

Justage AE 703

Justage einer Anzeige/eines Messverstärkers entsprechend des gelieferten Kraftaufnehmers. Die Einstellungen werden als Messbereich in der Anzeige AE 703 oder im DMS Modul BD 342 oder im TEDS-Chip des Sensorsteckers gespeichert. Lastprüfung der Messkette.Der Preis gilt für uns bekannte Geräte und Sensoren mit montiertem Stecker. Zusätzlicher Aufwand (Spannungsversorgung, aufwendige Software, Kabelanschlüsse) wird gesondert berechnet.

25,00 €*

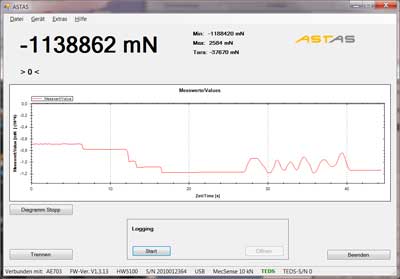

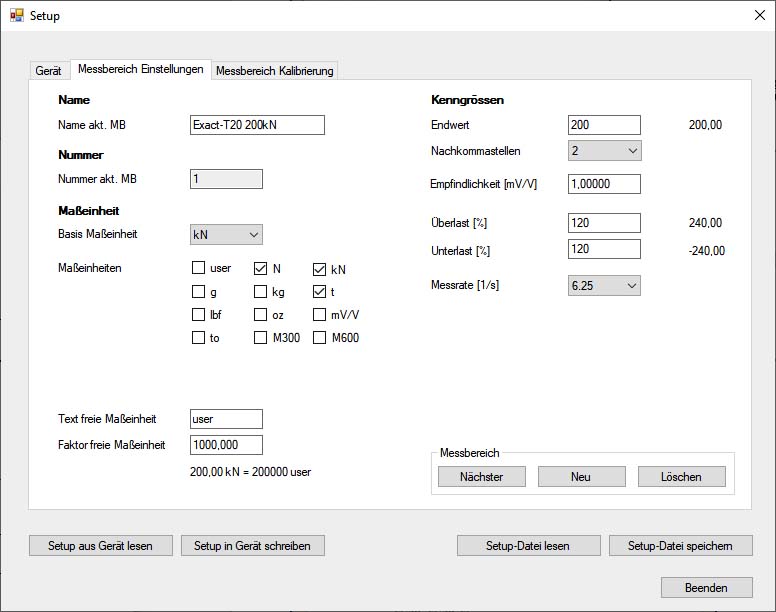

ASTAS, PC-Software für AE 703 und BD 342

Funktionen:- Anzeige des aktuellen Messwertes/Maximalwertes- Diagrammfunktion Kraft (Drehmoment, usw.) über Zeit- Aufzeichnen von Messwerten und Export in eine CSV-Datei zur Weiterverarbeitung in MS-EXCEL- Einrichten von Messbereichen (Justage)Lauffähig unter Windows 7/10/11, Verbindung mit der Messelektronik über USB 2.0 - Mini USB an der Anzeige. ASTAS wird kostenfrei mit den Geräten AE 703 und BD 342 ausgeliefert. Im Download-Button finden Sie die aktuelle Version.Datenblatt Download

10,00 €*

Ähnliche Produkte

AE 703

Mobile Anzeige für Kraftaufnehmer Überzeugend in Funktion und Design. Die mobile Anzeige AE 703 läßt keine Wünsche offen. Das robuste ABS-Gehäuse enthält modernste Technik. Der USB-Anschluß, die einfache Bedienung und Justage, der komfortable Anschluß mehrerer Kraftsensoren mit Sensorerkennung (TEDS) sowie die beigefügte Software ASTAS, ermöglichen schnelle und genaue Messungen in der Industrie, im Labor, aber auch auf der Baustelle. Anzeigebereich: 5-stellig zzgl. Minuszeichen Genauigkeitsklasse: 0,01% Messrate: 6,25....1600/s Anzeige: genullt, max, min, Einheit max. 16 unabhängige Messbereiche skalierbar robustes Kunststoffgehäuse IP 54 Stromversorgung: 3xAA (eingelegt) oder über USB-SchnittstelleIncl. CD-ROM, Anzeigen mit PC-Software ASTAS, Bedienungsanleitung deutsch und englisch, USB-Kabel. Achtung: Jeder Sensor benötigt zum Anschluß an diese Anzeige einen Stecker! (siehe Zubehör) Datenblatt

675,00 €*
