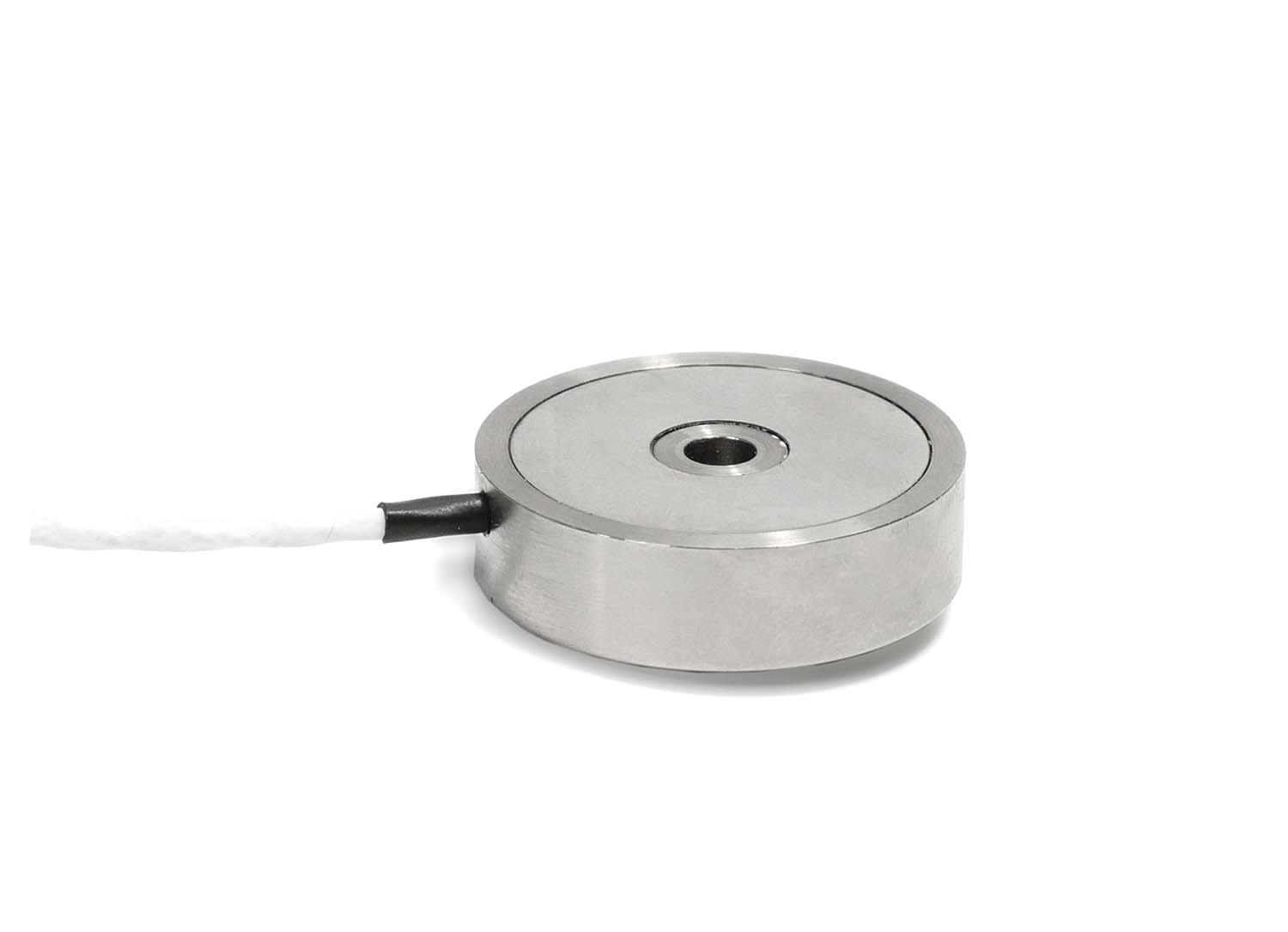

KR29/10kN
Produktinformationen "KR29/10kN"
Kleiner Kraftmessring für M6
Mit 6,3mm Innenbohrung eignet sich dieser Ring für Schraubenkraftmessungen oder Vorspannkraftmessungen für M6 Schrauben. Bitte achten Sie auf eine plane Aufstandsfläche um eine hohe Genauigkeit zu erreichen.
Von diesem Sensor ist eine Hochtemperaturversion verfügbar. Mit der Variante KR29/10kN HT sind Bauteilprüfungen in einer Temperaturkammer bis 150 Grad Celsius möglich.
Datenblatt
| Ausgangssignal: | 1mV/V |
|---|---|
| Bauhöhe in mm: | 9 |
| Durchmesser in mm: | 29 |
| Genauigkeit in %: | 1 |
| Innenbohrung in mm: | 6,3 |
| Material: | Edelstahl |
| Nennkraft in kN: | 10 |
| Schutzart: | IP65 |
| Zug/Druck: | Druck |
