Torsionsschwingungsprüfstand mit zwei Drehmomentaufnehmern
3. Januar 2023
Anwenderberichte
| Wissen
Torsionsprüfung, wechselndes Torsionsmoment, 2kNm

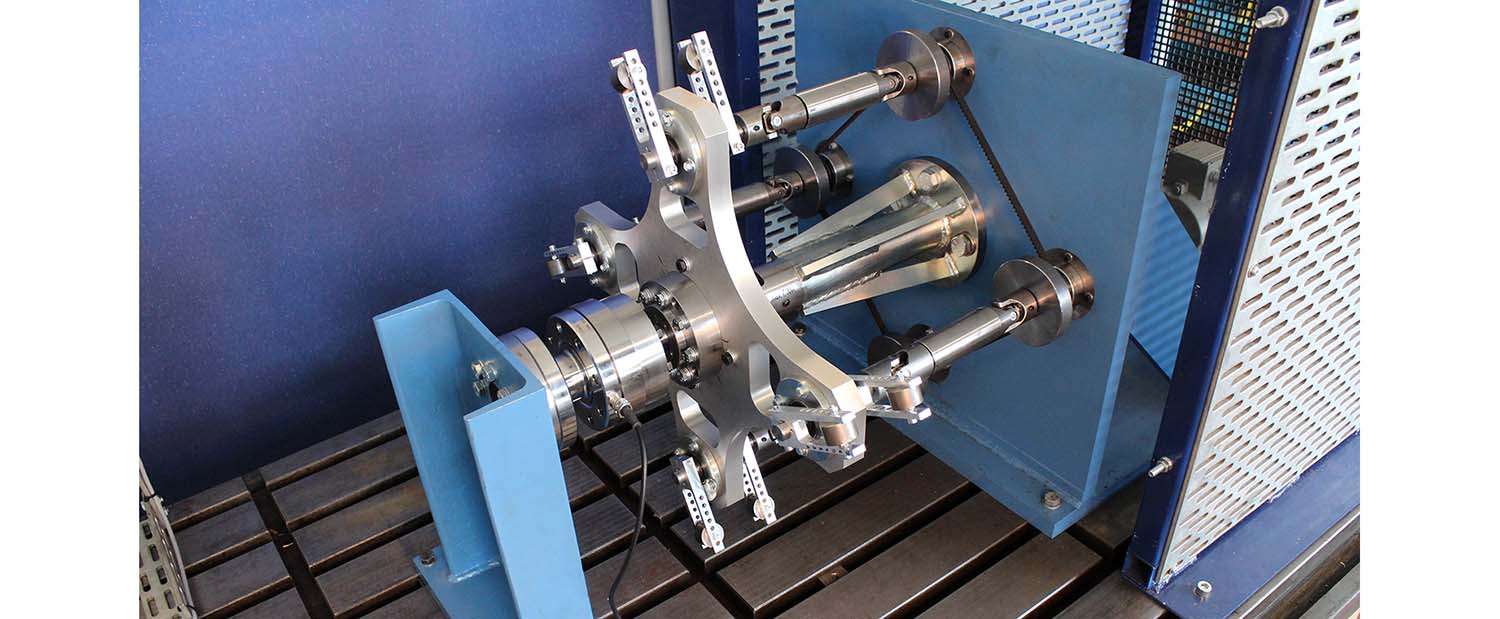

Dieser Torsionsprüfstand erlaubt nicht nur statische Drehmomente sondern auch wechselnde und schwellende Momentverläufe. Um die Prüfachse herum ist ein Schwingkreuz montiert. An dessen vier Enden befinden sich assymetrische Massen, die rotiert werden können. Diese induzierten Unwuchten erzeugen kurzzeitig zusätzliche Momente in der Prüfachse. Somit wird aus einer statischen Prüfung eine quasidynamische Drehmomentprüfung. Die Schwingspiele werden gezählt und gemeinsam mit den Drehmomenten gespeichert, bis der Prüfkörper versagt. Mit diesem Prüfstand lassen sich gute Lebensdauertests duchführen und sogar Wöhlerlinien aufzeichnen.
Sebastian Magerkohl, vom
Lehrstuhl für Konstruktions- und Antriebstechnik (KAt) der Universität Paderborn, ist Hersteller und Betreiber des Prüstandes. Er weist auf die Vorteile der verbauten MecSense Drehmomentaufnehmer TRX hin: "Je nach Messaufgabe wechseln wir die Messwellen und profitieren davon, dass die Abmessungen der 200 und 2000Nm Messwelle identisch sind. Dementsprechend können wir recht einfach einen sehr breiten Messbereich mit den Messwellen abdecken, ohne die Anschlussstellen abändern zu müssen."
Haben Sie Interesse an den Prüfdienstleistungen? Mehr Informationen finden Sie hier:
