CT/300kN (A)
Produktinformationen "CT/300kN (A)"
Kraftmessring für den Maschinenbau
Dieser universell einsetzbarer Kraftmessring erreicht bei gute Qualität der anliegenden Flächen eine gute Genauigkeit. Der Außendurchmesser ist im Verhältnis zum Innendurchmesser verhältnismäßig klein, somit benötigt der Sensor weniger Platz in der Breite als ein ähnlich genauer Membransensor. Durch seine gute Abdichtung und robuste Ausführung ist er gut geeignet für rauhen Dauereinsatz in Maschinen. Durch den Ring können Spindeln oder Wellen geführt werden. Entwickelt wurde der Sensor für die Messung der Extrusionskraft in einem Schneckenextruder für Polymere. Dabei misst der Ring die Kraft, die auf das Axialllager wirkt.

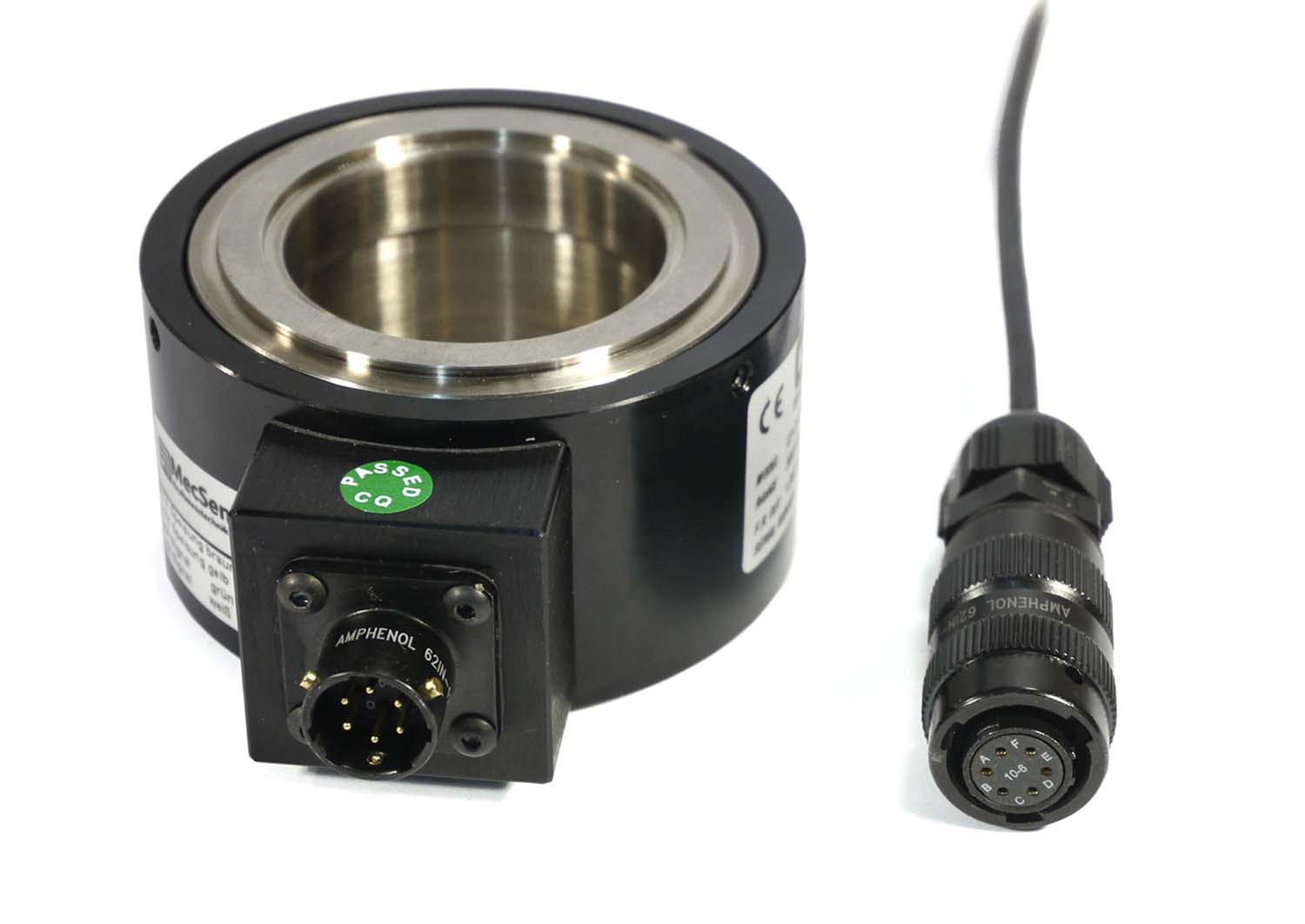

Der Sensor wird mit Flanschbuchse und Gegenstecker ausgeliefert. Das Sensorkabel muss zusätzlich bestellt werden, wobei dessen Länge frei wählbar ist.
Datenblatt Montagehinweise
| Ausgangssignal: | 2mV/V |
|---|---|
| Bauhöhe in mm: | 45 |
| Befestigungsbohrungen: | Nein |
| Durchmesser in mm: | 80 |
| Genauigkeit in %: | 0,5 |
| Innenbohrung in mm: | 46 |
| Material: | Aluminium, Edelstahl |
| Nennkraft in kN: | 300 |
| Schutzart: | IP65 |
| Zug/Druck: | Druck |
